Skuszony dobrymi opiniami użytkowników, postanowiłem wykonać antenę Endfed. Jest dosyć prosta do wykonania, na pewno przeniesie wiele radości szczególnie miłośnikom wypraw z radiem. Antena występuje w dwóch wersjach krótszej nieco ponad 10 metrów i dłuższej około 20 metrów. Wersja krótsza poprawnie działa na trzech pasmach 7, 14, 28 MHz. Wersja dłuższa działa dodatkowo na 3,5 oraz 21 MHz. Dosyć nietypowy jest transformator zastosowany w tej antenie o przekładnia 1:64. Można przyjąć że antena w punkcie zasilania ma około 3k omów. Ramie anteny przedziela cewka. Antena nie wymaga uziemienia ani dodatkowych radiali.
Schemat anteny.
Transformator.

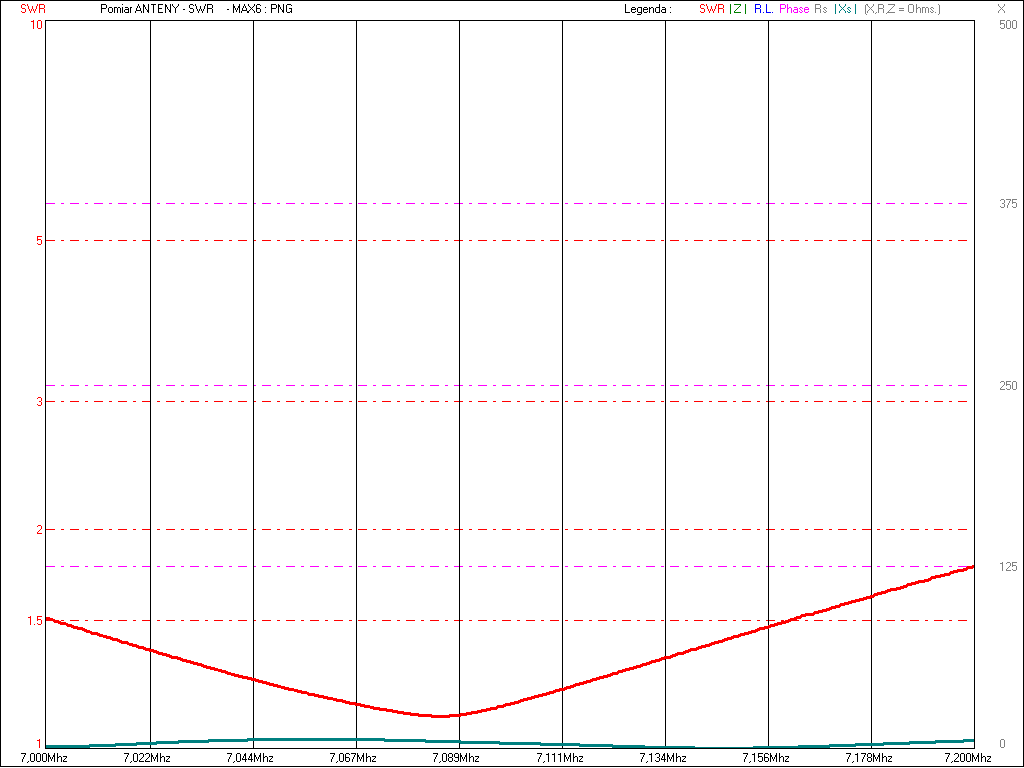

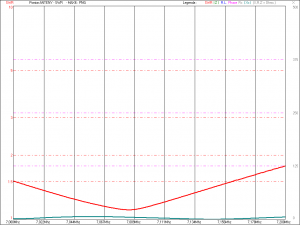

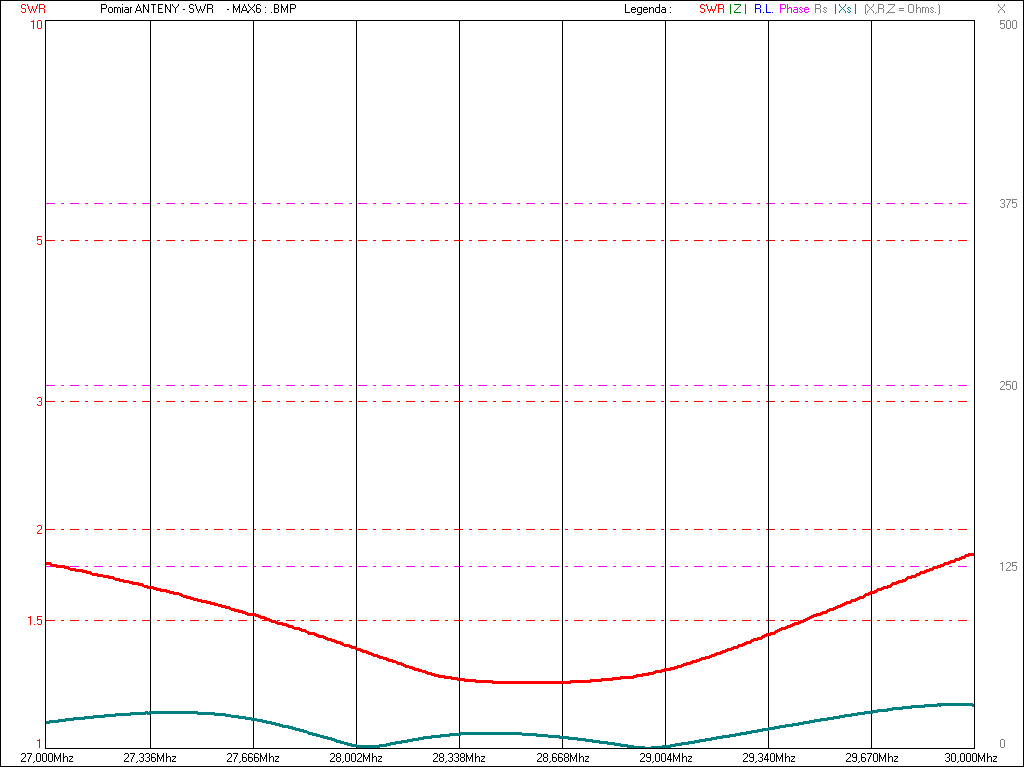

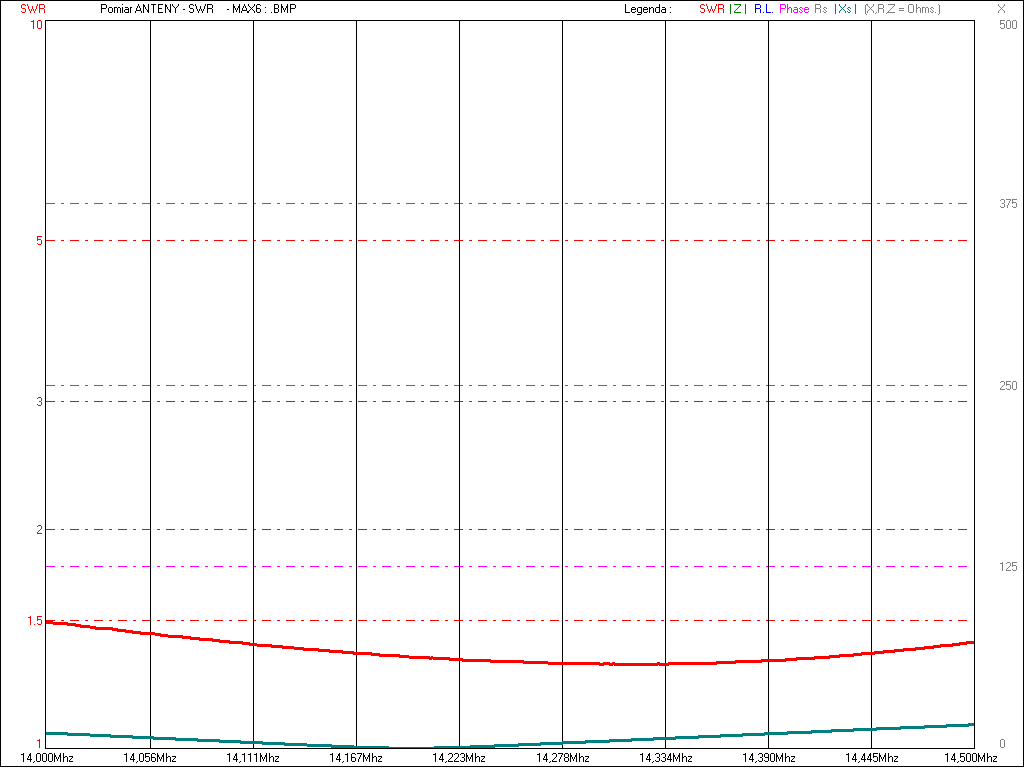

Wykresy SWR dla poszczególnych pasm.
Test anteny w ogrodzie. Wersja krótsza.
