ERS Vertical System 8el. 40/80/160m

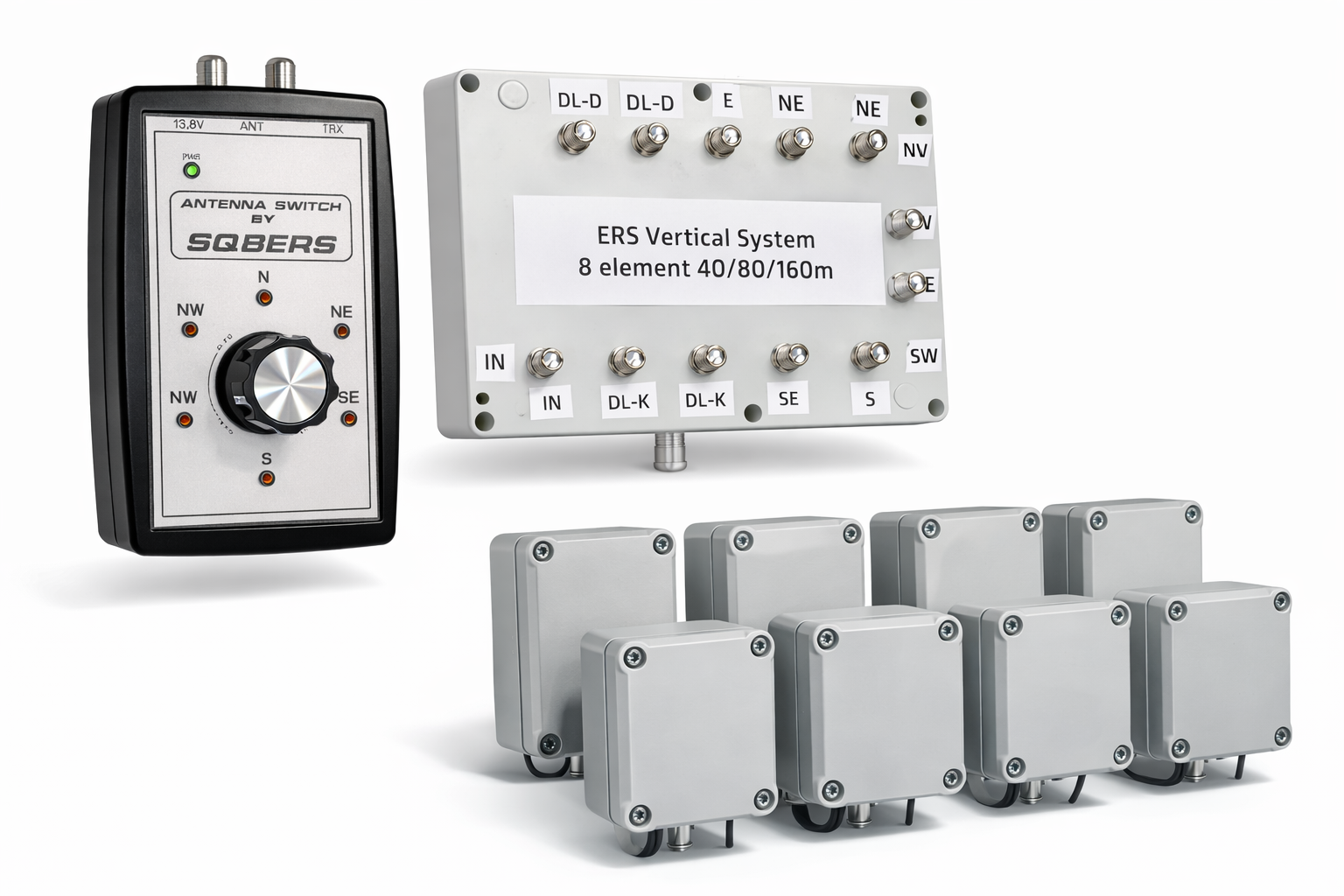

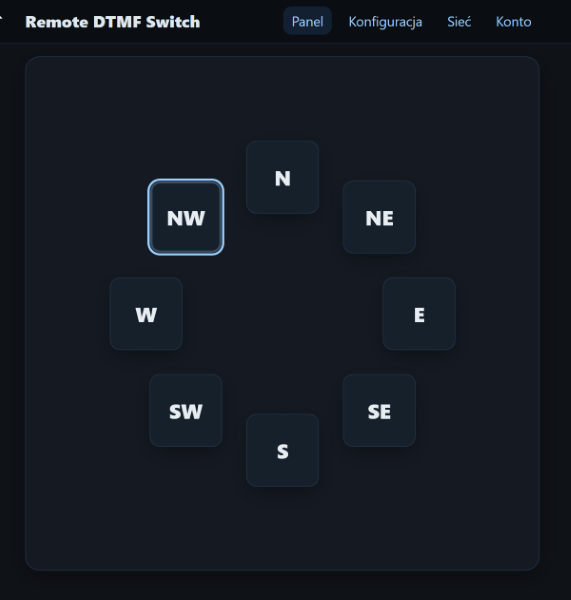

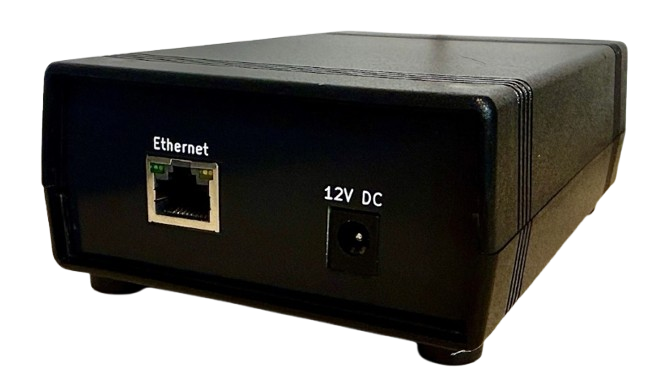

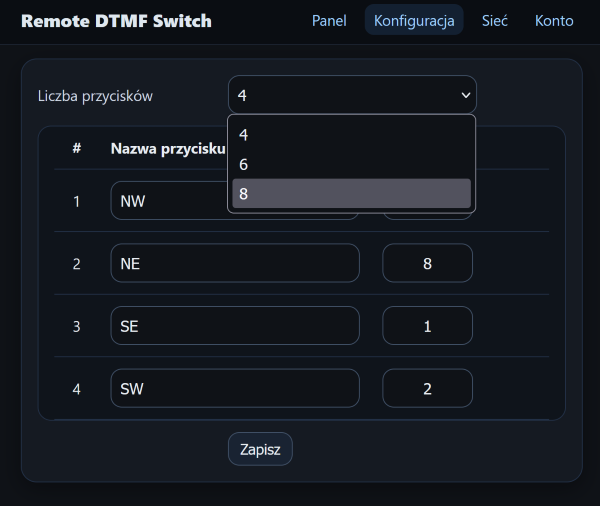

Nawiązując do mojego wcześniejszego systemu 4 verticali który używałem około półtora roku, wypadł on bardzo pozytywnie. Świetne parametry tej anteny nie zostawiają wątpliwości. Wszystkie  dolne pasma działają wyśmienicie, przy niewielkim zapotrzebowaniu terenu pod antenę. Jedyną rzeczą której mi brakowało to kierunki pośrednie. W tej przeprojektowanej konstrukcji jest już możliwość przełączania kierunków co 45 stopni, bez utraty bardzo dobrych parametrów anteny. Komplet anteny składa się z 8 vertitacli o długości 5 do 7m, przy każdej antenie znajduje się aktywny układ dopasowujący. Sercem układu jest fazownik, oraz 2 pętle opóźniające dołączone do niego. Całość przełączana jest ze specjalnego przełącznika, wybrany kierunek jest potwierdzony diodą led. Wszystkie elementy w układzie zostały dopasowane do impedancji 75ohm, dlatego można użyć kabl TV SAT.

ERS Vertical system

ers vertical system 8 direction

sq8ers

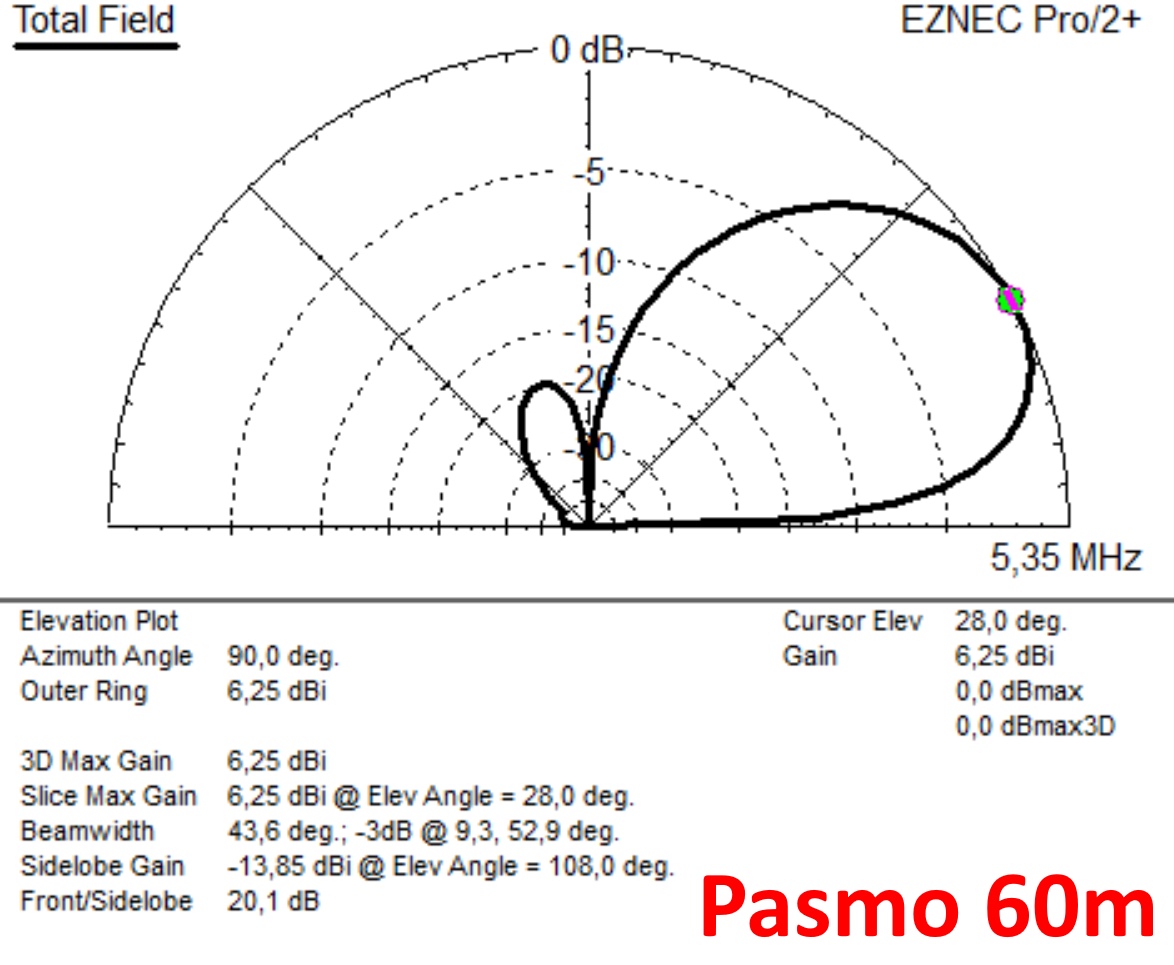

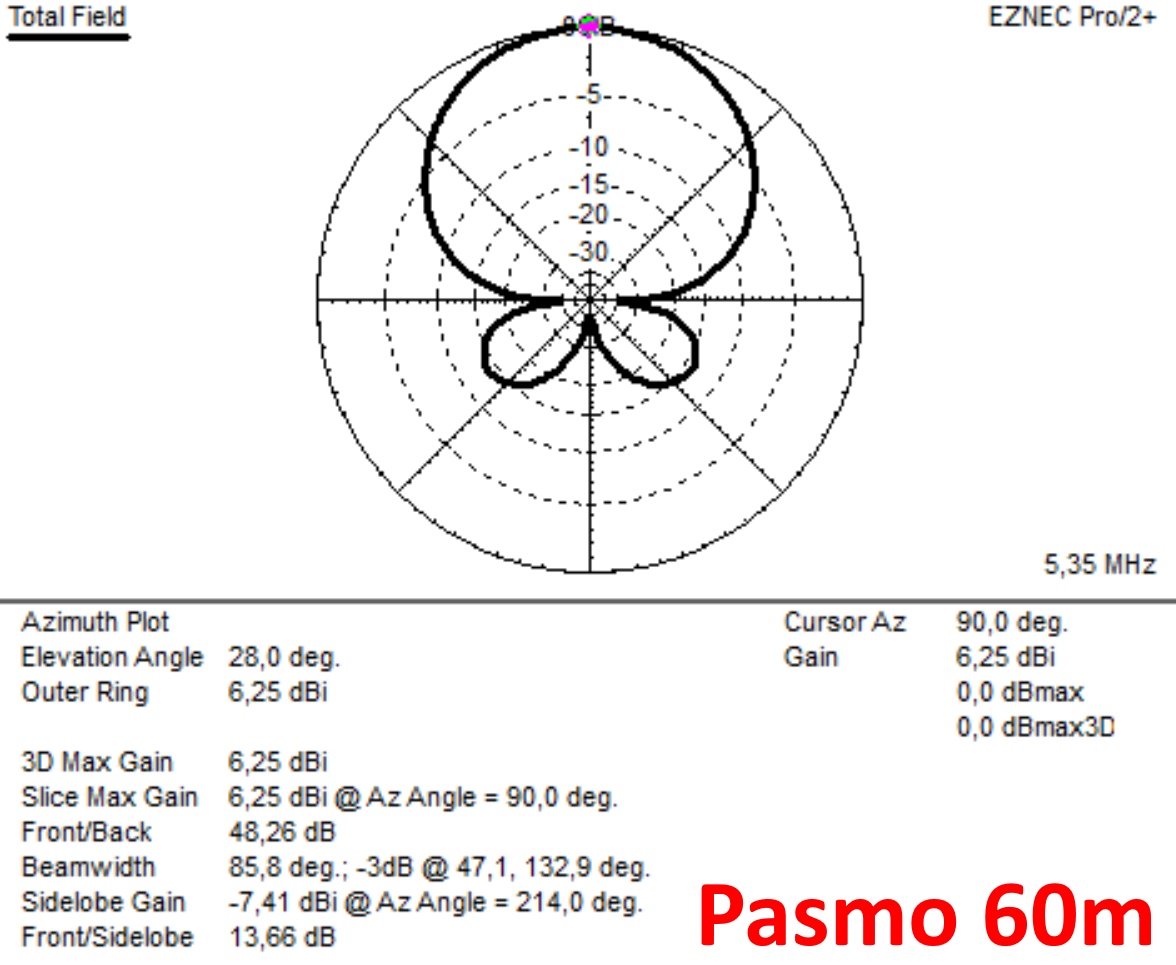

Charakterystyka anteny na poszczególnych pasmach.
