ERS Vertical System 8 elementów 80/160m

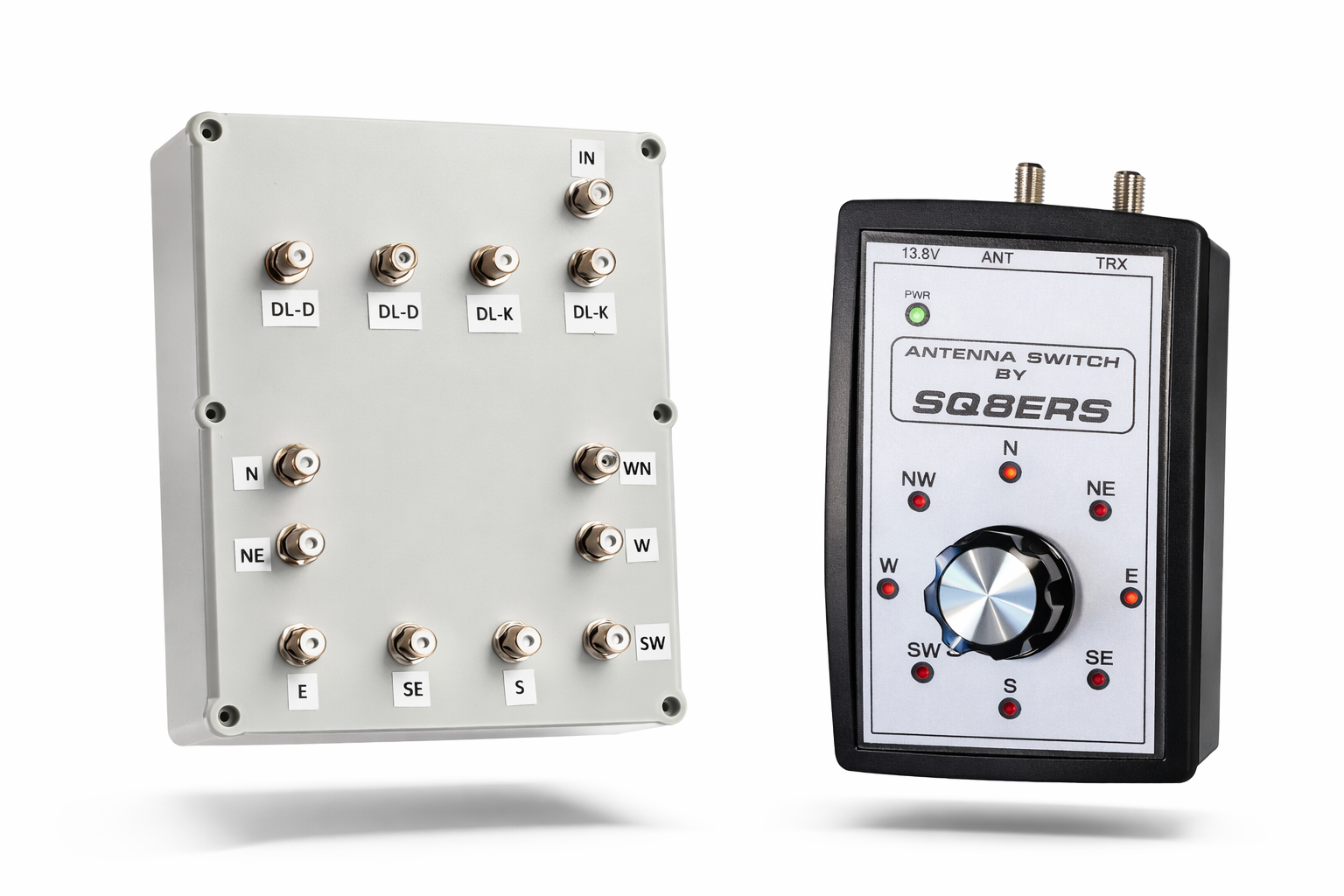

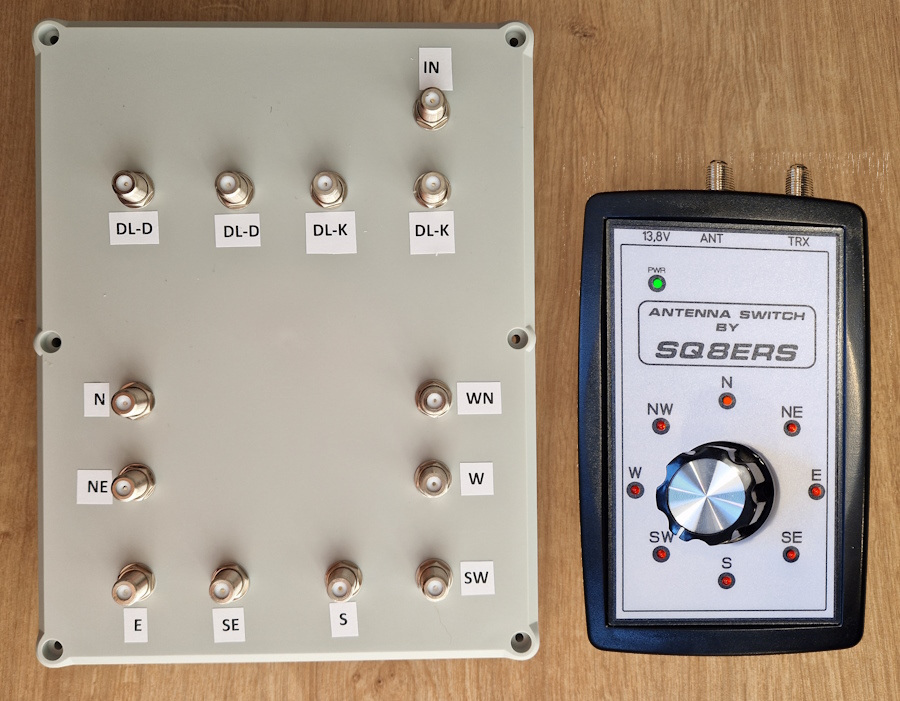

Bardzo pozytywne doświadczenia z anteną cztero elementową, skłoniły mnie do podjęcia projektu na 8 elementów. Ten zestaw pracuje tylko na jednym paśmie 80m, do pracy na paśmie 160m trzeba zmienić rozstaw anten. Można stwierdzić że jest to antena jednopasmowa lecz parametry osiągnięte w tym zestawie są znacznie lepsze od zestawu 4 anten, poza tym mamy do dyspozycji 8 kierunków. Cały zestaw składa się z 8 verticali  przy każdej antenie znajduje się aktywny preamp dopasowujący impedancję do 75 ohm. Wszystkie anteny aktywnie uczestniczą w odbiorze sygnału. Fazownik jest dosyć skomplikowany, ma za zadanie zsumować sygnały z verticali odpowiednio przesunąć w fazie oraz zasilić wszystkie preampy. Do przełączania sygnałów w różnych kierunkach wykorzystanych jest 17 przekaźników. Całość sterowana jest po kablu koncentrycznym nie wymaga dodatkowych przewodów sterujących.

Mój zestaw anten wykonałem z rur aluminiowych o długości 7m. Do podłączenia zestawu zużyłem około 270m dobrego kabla koncentrycznego TV/SAT 75 ohm. Doprowadzenie tego projektu do końca kosztowało mnie godzin sprzędzonych nad projektem i dopracowaniem go do perfekcji. Instalacja anteny to już czysta przyjemność, ruch na świeżym powietrzu. Wszystkie koszty, poświęcony czas rekompensuje świetna praca anteny.
