Antena odbiorcza K9AY na niskie pasma 160/80/40m.
K9AY to jedna z najbardziej cenionych anten odbiorczych na niskie pasma, szczególnie polecana dla miłośników DX-ów. Dzięki swojej pętlowej konstrukcji antena charakteryzuje się bardzo niskim poziomem szumów własnych oraz doskonałą selektywnością kierunkową.
Antena umożliwia przełączanie odbioru w czterech kierunkach, co pozwala skutecznie tłumić zakłócenia i wybierać interesujący kierunek nasłuchu. Jej charakterystyka promieniowania sprawia, że świetnie odbiera sygnały pod niskimi kątami, co jest kluczowe przy pracy DX na pasmach 160, 80 i 40 metrów.

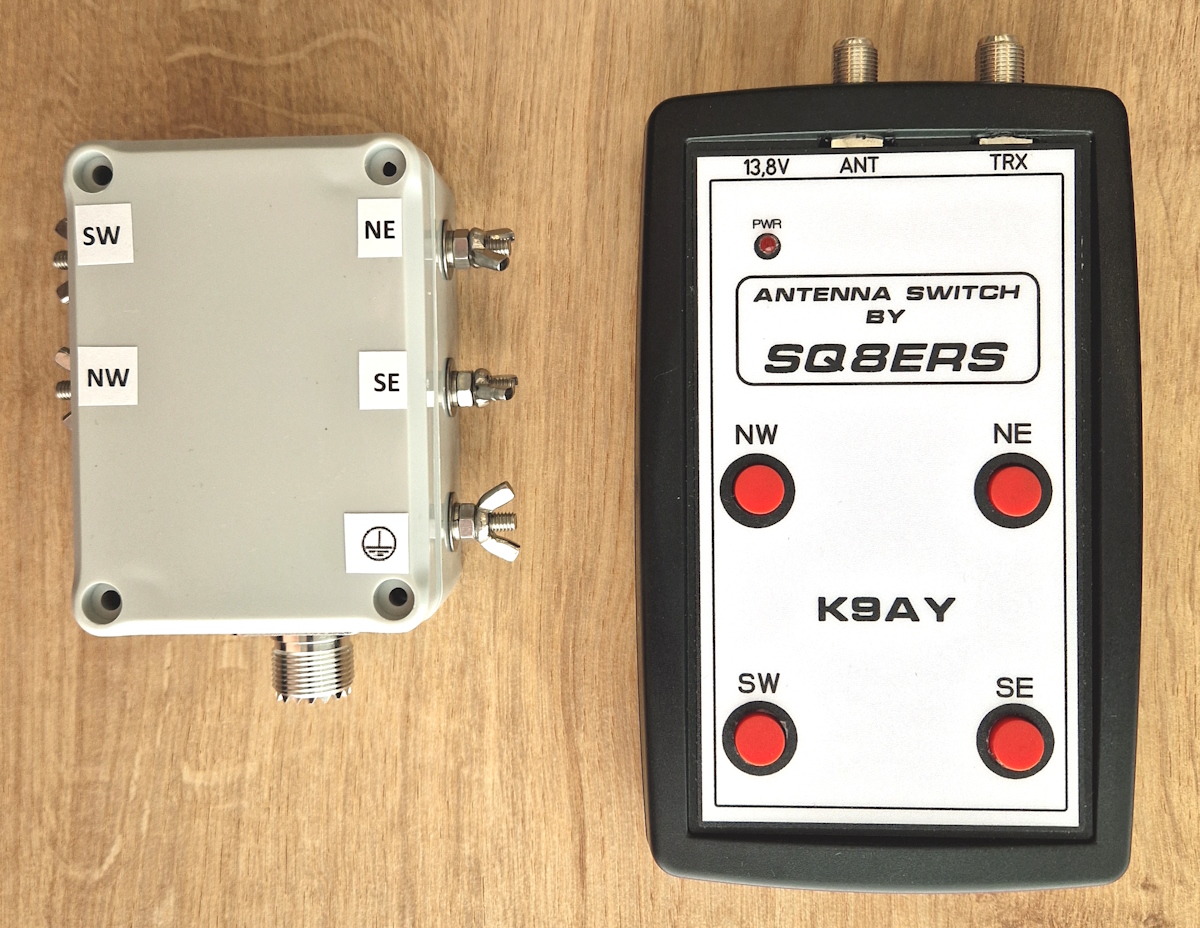

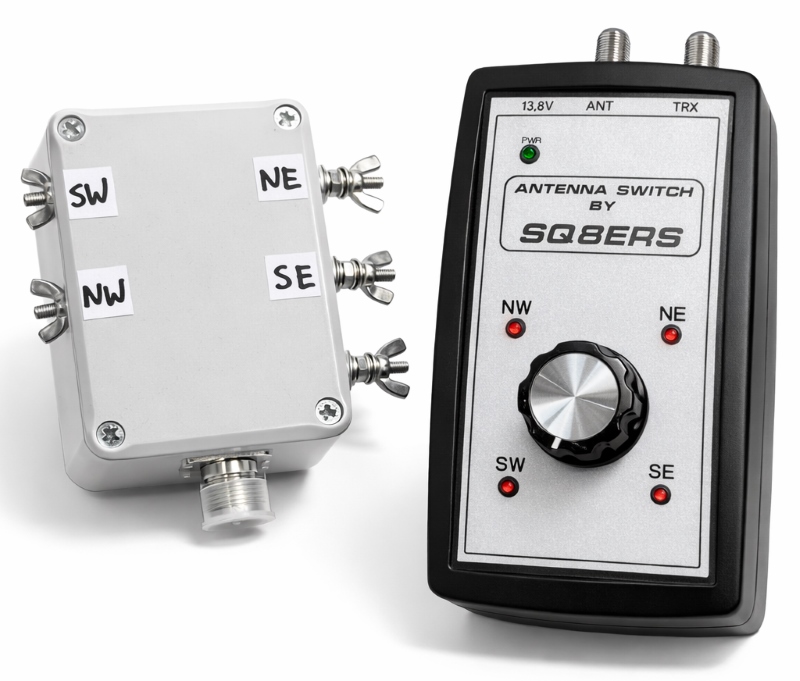

Konstrukcja anteny opiera się na dwóch pętlach z linki antenowej, rozwieszonych na wspólnym maszcie wykonanym z materiału nieprzewodzącego. U podstawy masztu montowana jest puszka przyłączeniowa, do której podłączane są końce pętli zgodnie z oznaczeniami kierunków, a także uziemienie.
System można łatwo rozbudować do konfiguracji czterech anten (K9AY 4SQ), uzyskując jeszcze lepsze parametry odbiorcze anteny.
Podłączenie:
-
kabel koncentryczny 50 Ω lub 75 Ω (TV),
-
zalecane stosowanie wysokiej jakości przewodów koncentrycznych,
-
poprawne uziemienie dla optymalnych rezultatów.
Antena K9AY to znakomite rozwiązanie dla każdego krótkofalowca pracującego na niskich pasmach, który oczekuje ciszy, kierunkowości i skutecznego odbioru dalekich stacji.
Nowa wersja anteny i sterownik lokalny

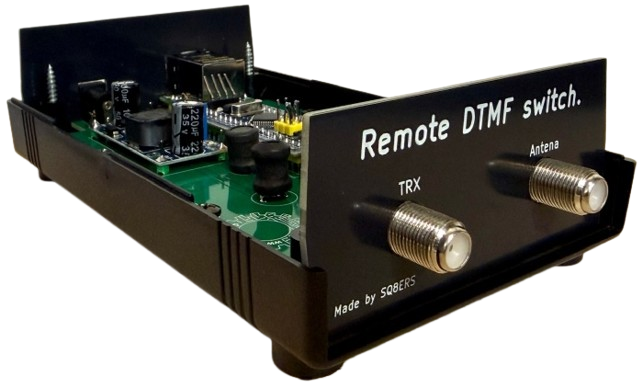

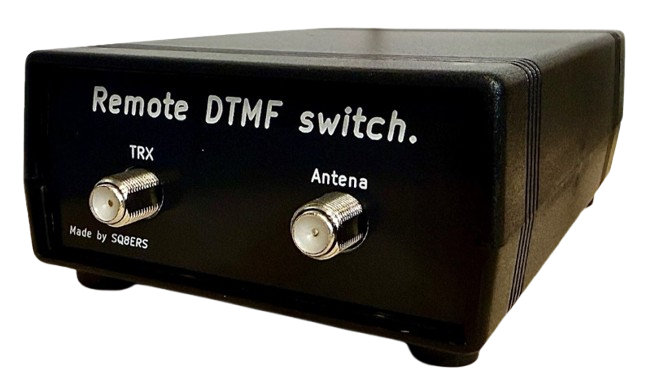

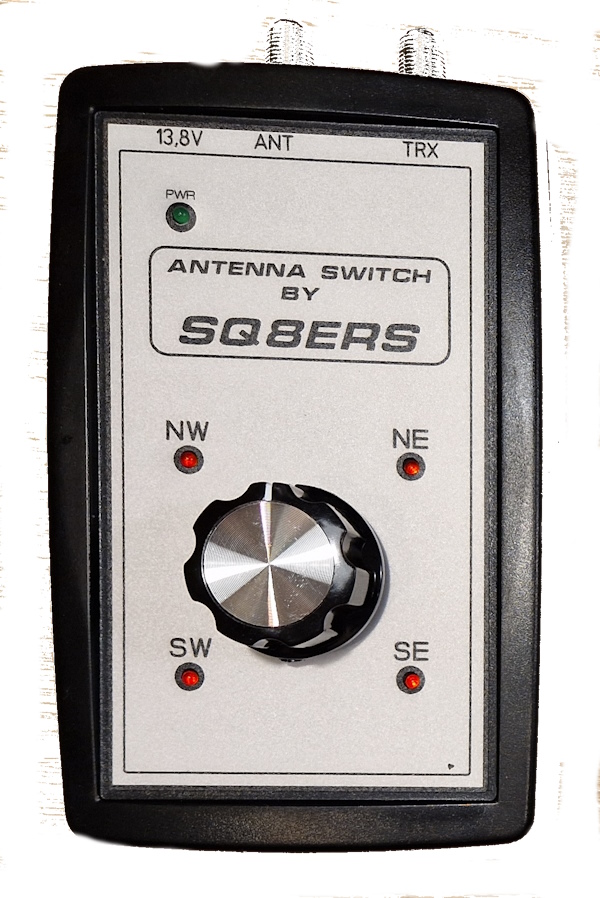

Powstał nowy sterownik do anteny, oraz nowy układ przełączania kierunków. W tej wersji anteny nie potrzeba dodatkowych kabli sterujących, komunikacja i zasilanie jest po kablu koncentrycznym! Antena współpracuje ze sterownikiem z przyciskami oraz nowym na enkoderze. Dodatkowym atutem jest możliwość rozbudowania pojedynczej anteny do systemu czterech anten 4SQ. Tak wygląda nowa wersja.

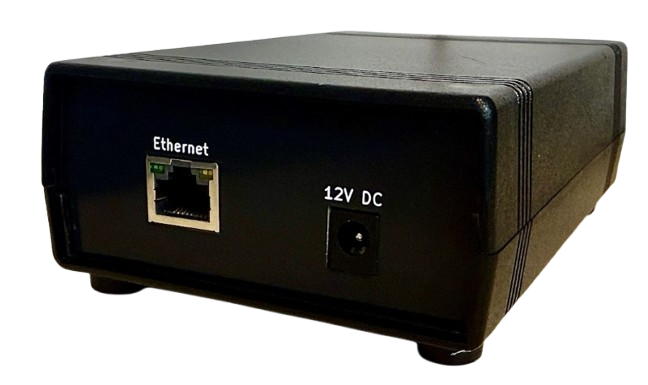

Sterownik Remote

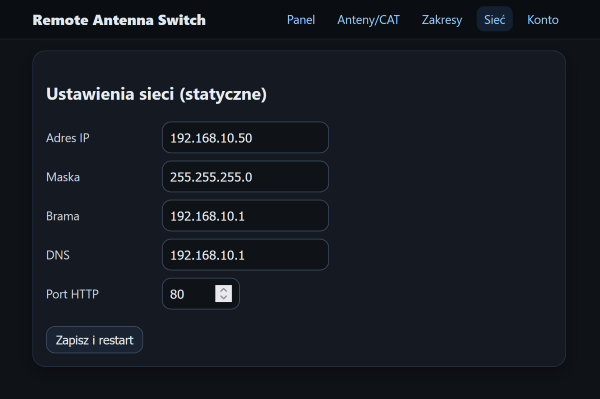

Nowy sterownik umożliwia pełną obsługę anteny przez przeglądarkę internetową lub smartfon, bez dodatkowych aplikacji, z dowolnego miejsca.
Krótki filmik jak działa moja antena.
