Przerobiłem już wiele różnych konstrukcji antenowych. Ograniczona ilość miejsca na działce skłania mnie do poszukiwania coraz ciekawszych rozwiązań anten odbiorczych na niskie pasma KF. Tym razem postanowiłem zgłębić temat fazowanych verticali. W polskim środowisku krótkofalarskim nie są to popularne konstrukcje – trudno znaleźć szczegółowe opisy czy schematy w języku polskim. Większość wartościowych materiałów znalazłem dopiero na zagranicznych stronach.

Początkowo natrafiłem na opis systemu trzech verticali z anteną centralną oraz możliwością rozbudowy o kolejne elementy, aby uzyskać więcej kierunków. Konstrukcja jednak nie do końca mnie przekonała, więc kontynuowałem poszukiwania. Najbardziej zainteresował mnie układ 4-square, który może pracować na kilku pasmach jednocześnie bez pogorszenia charakterystyki.

Kluczem do zrozumienia działania był program EZNEC, w którym przeprowadziłem symulacje i mogłem dokładnie przeanalizować właściwości anteny. Dysponując danymi z symulacji, stworzyłem schemat elektryczny i fazownik – najważniejszy element całego systemu. W układzie 4-square wszystkie anteny pracują jednocześnie, a ich sygnały są odpowiednio przesunięte w fazie. Jeżeli zachowamy właściwe odległości między antenami, odpowiednie długości linii i dopasowania – otrzymujemy bardzo kierunkową antenę odbiorczą.

Po zbudowaniu anteny mogłem ją przetestować w praktyce. Działa rewelacyjnie!

Z czego składa się ERS Vertical System?

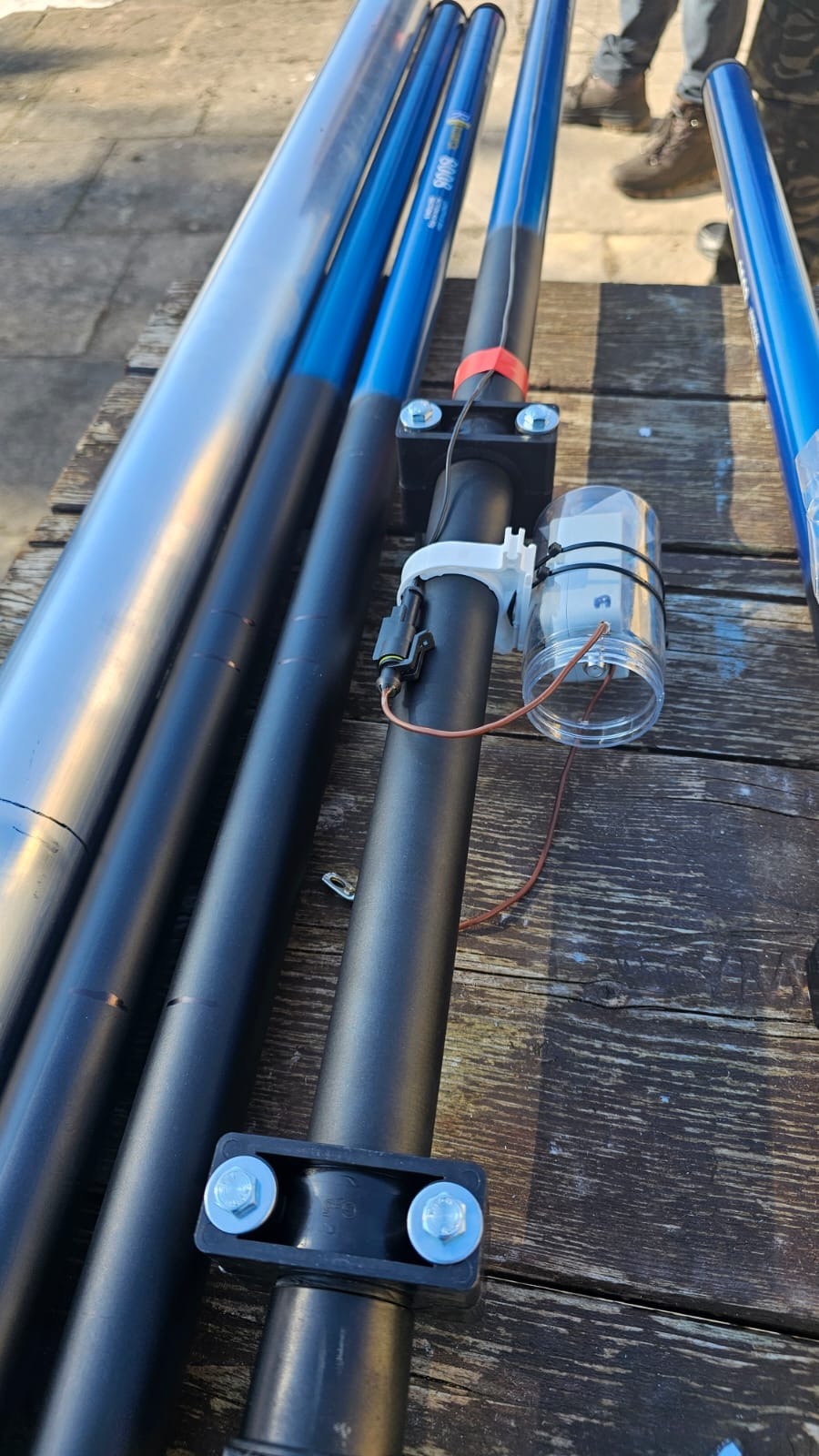

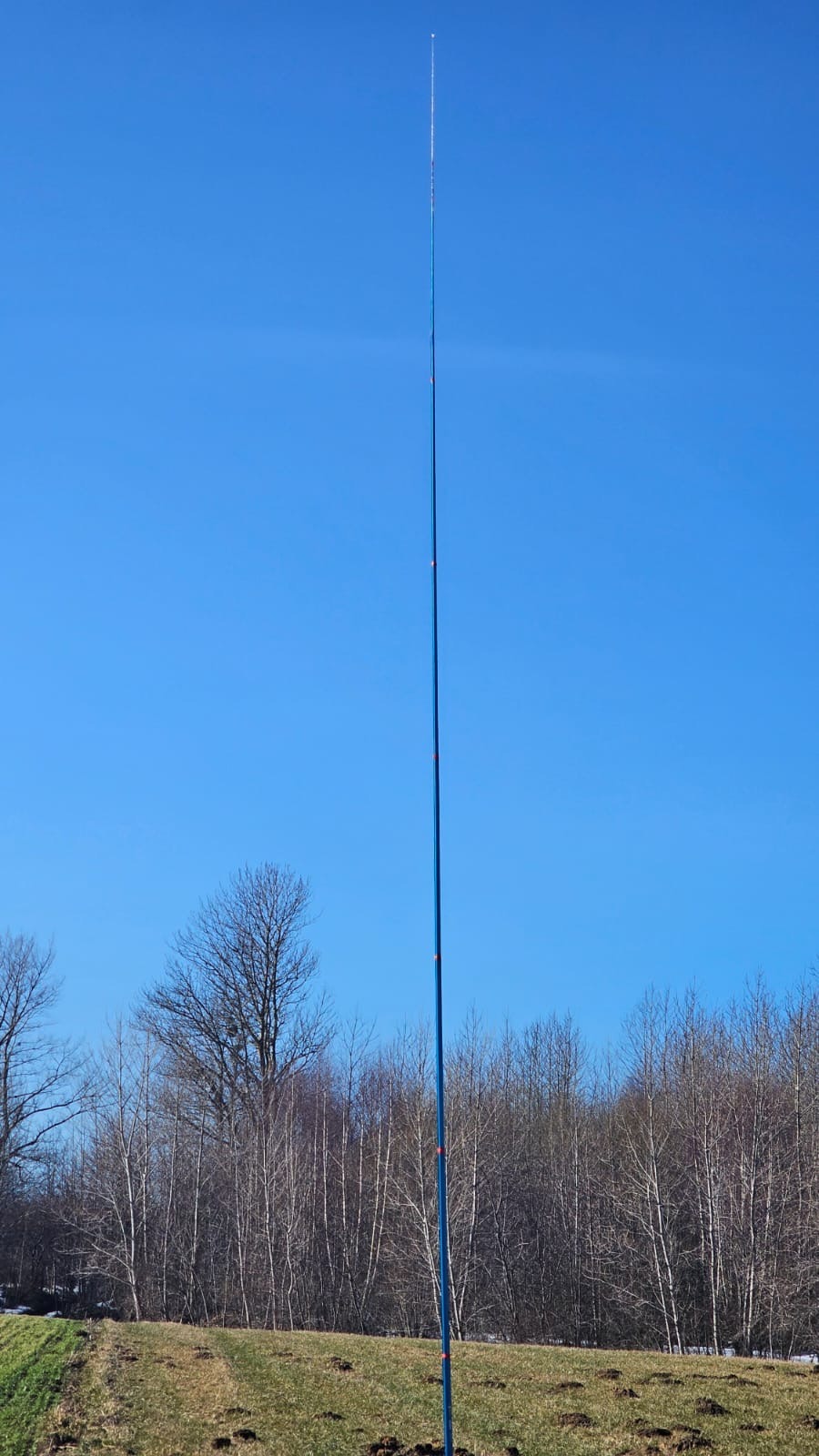

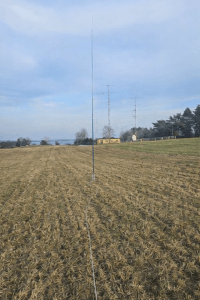

Cztery anteny vertical o długości 5–7 metrów.

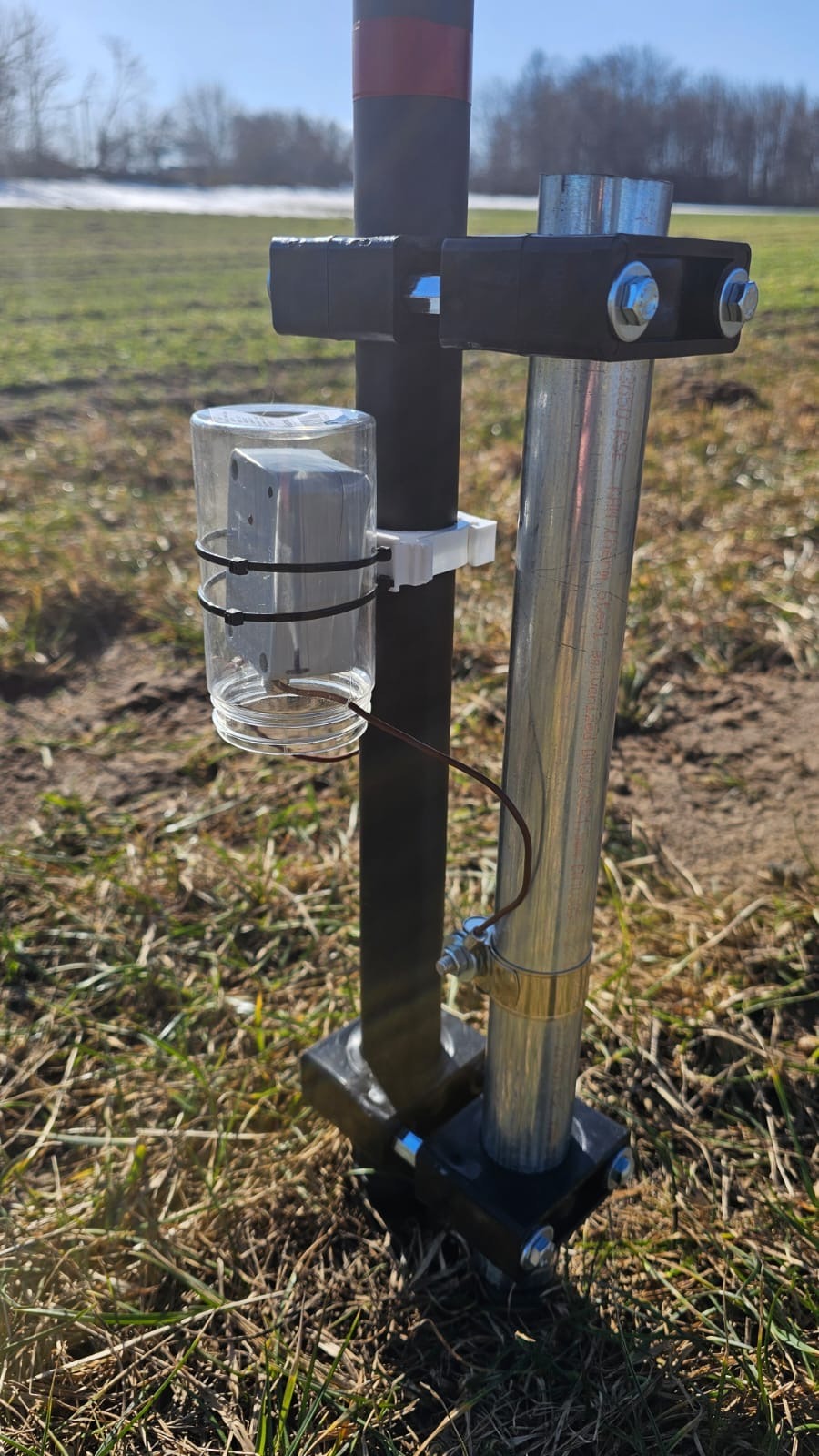

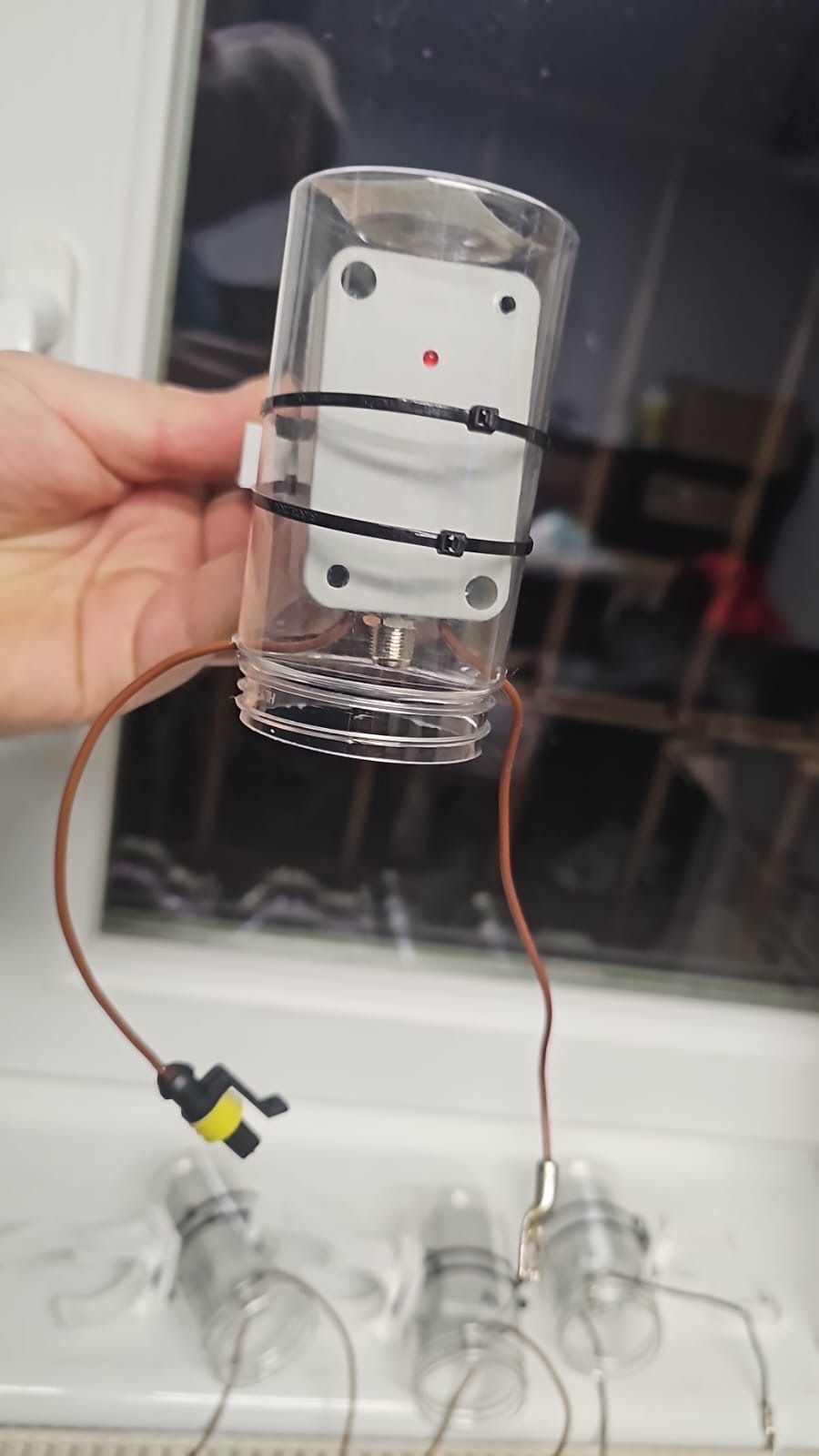

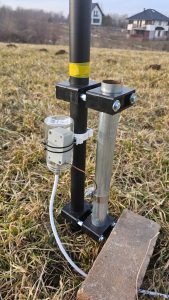

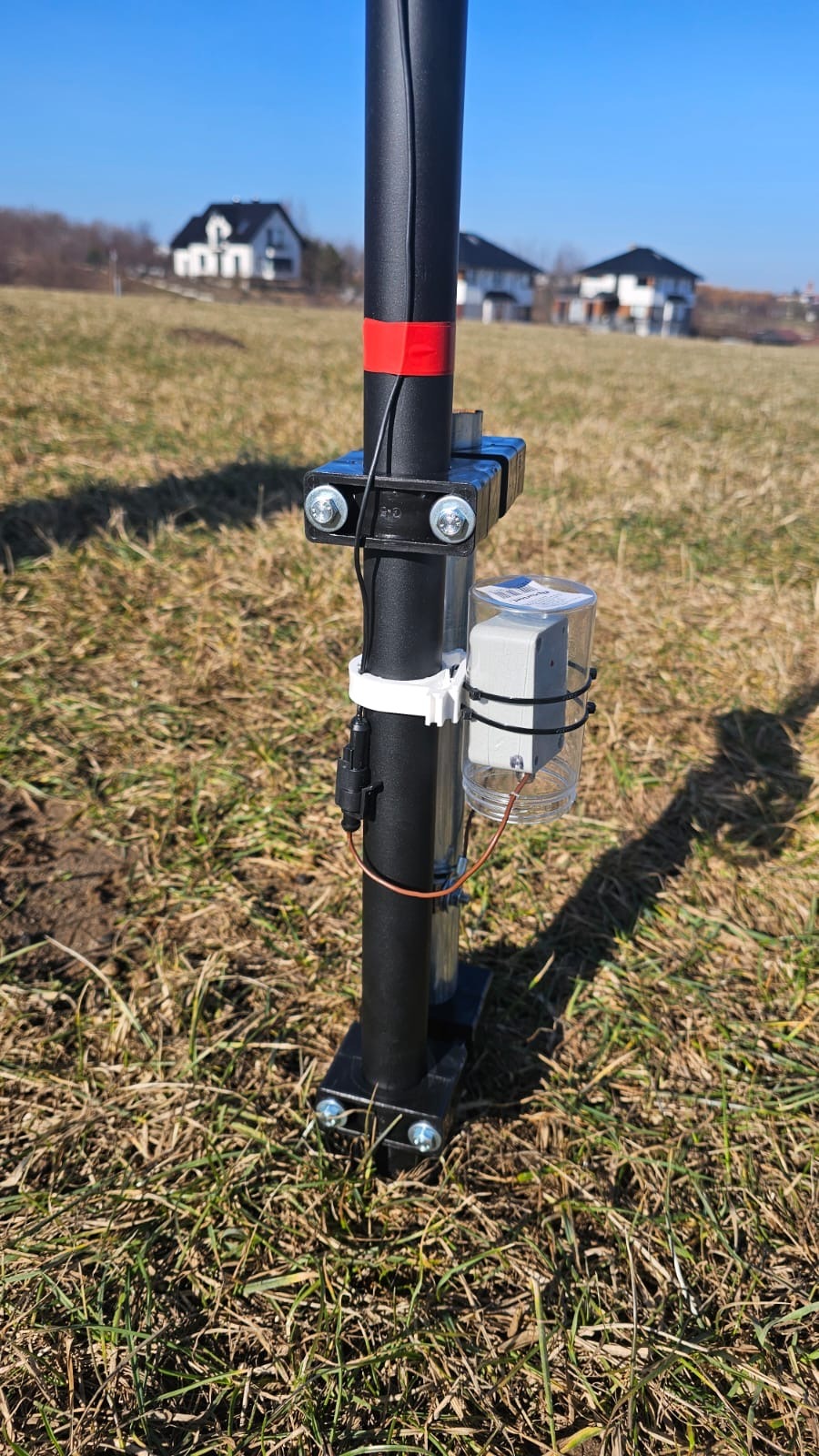

Przy każdej antenie znajduje się aktywny układ dopasowania wysokiej impedancji do 75 Ω.

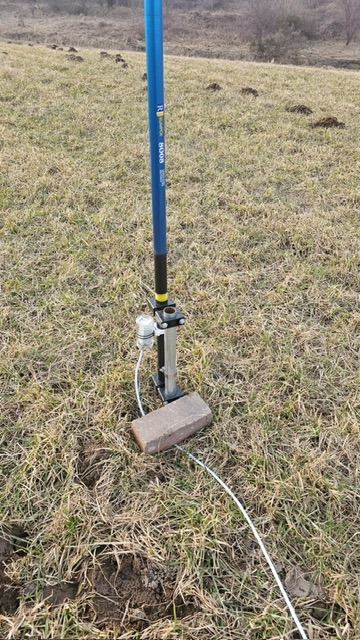

Każdy vertical posiada indywidualne uziemienie.

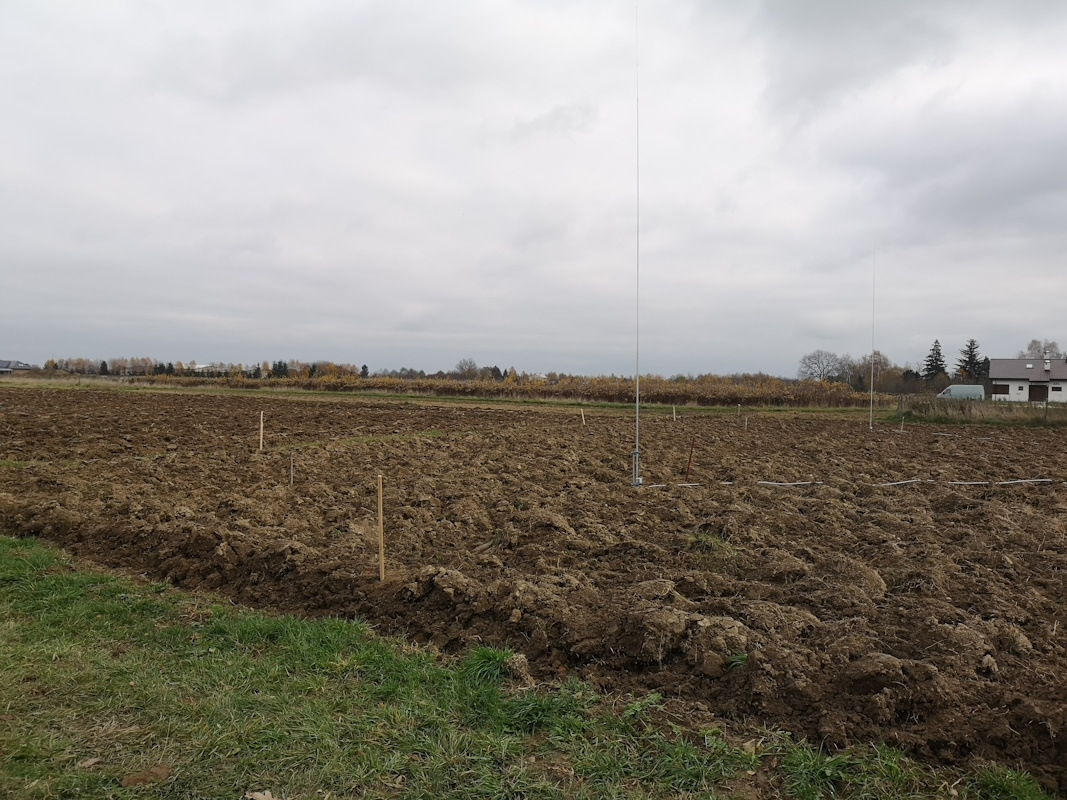

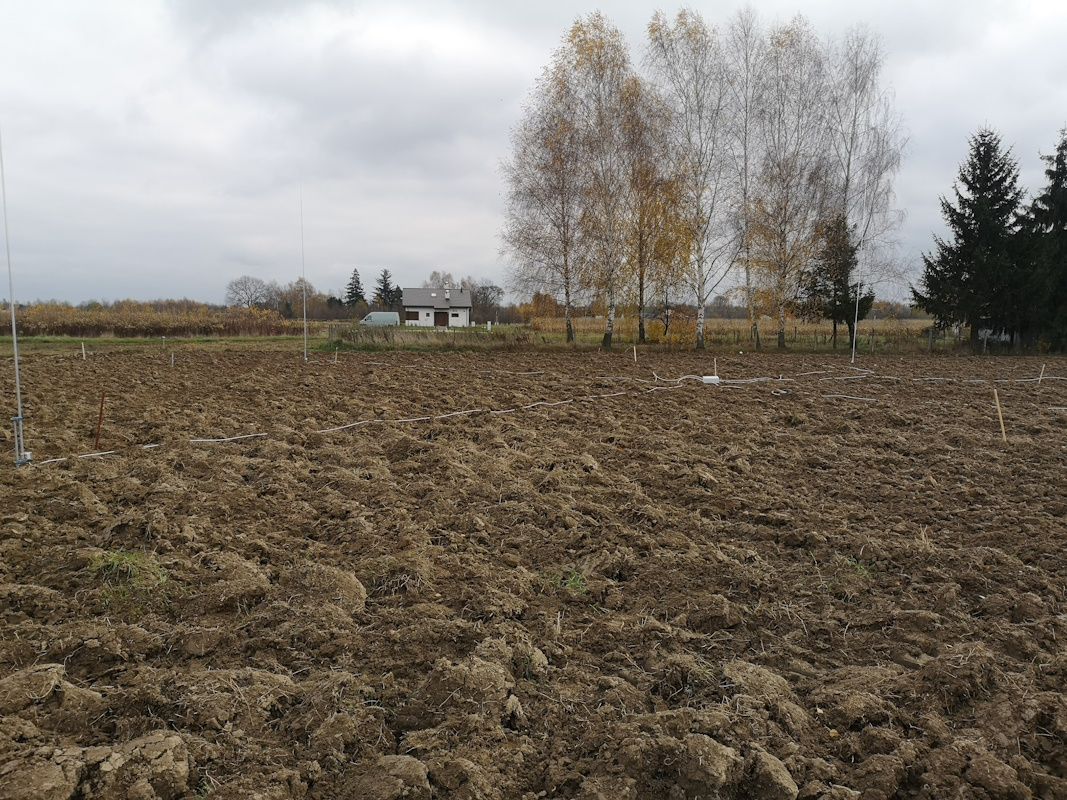

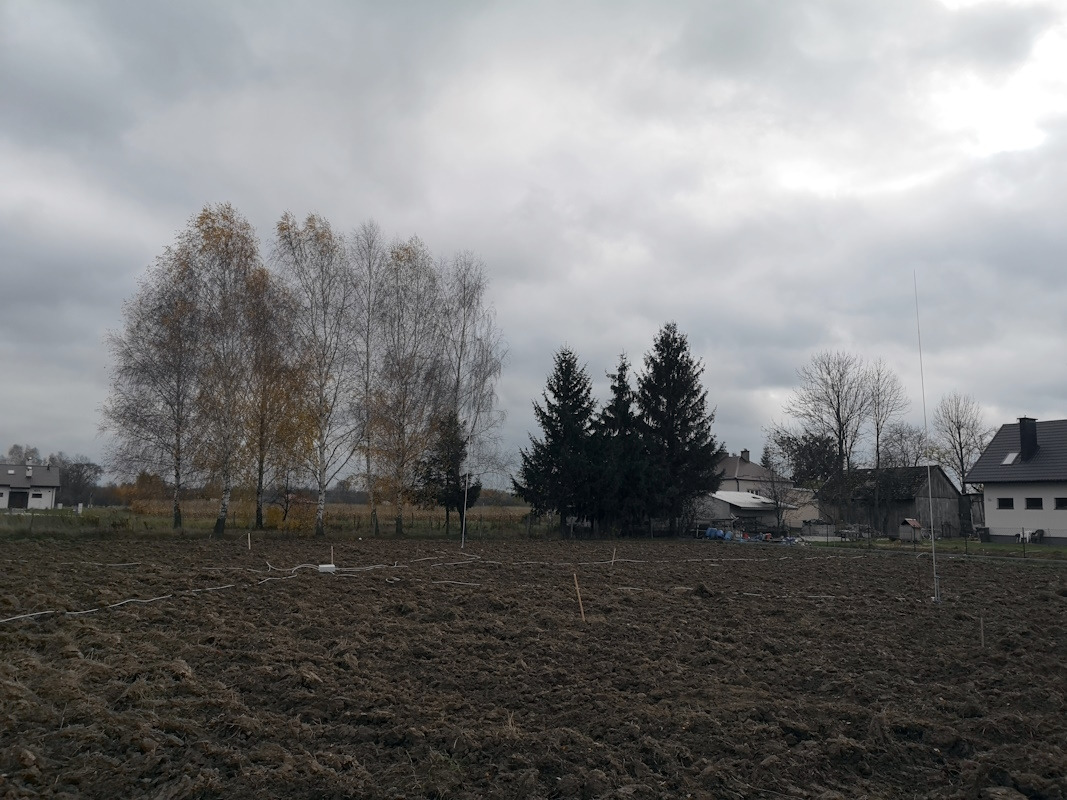

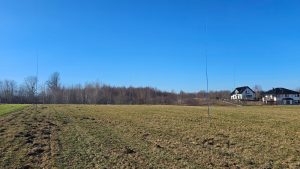

Anteny rozstawione są w kwadracie – wymiar nie jest krytyczny; u mnie bok ma 20 m.
Anteny nie wymagają dodatkowych radiali.

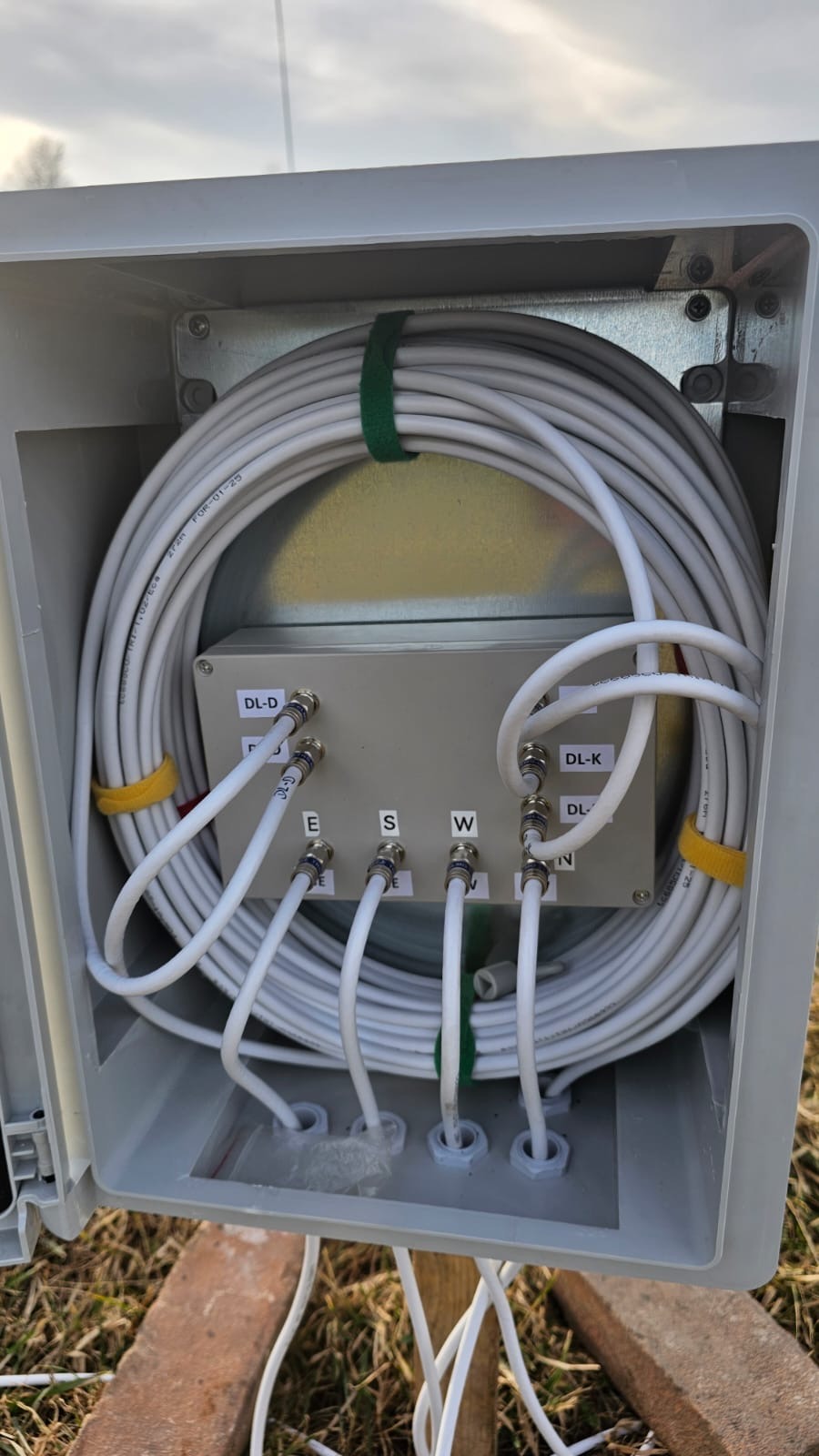

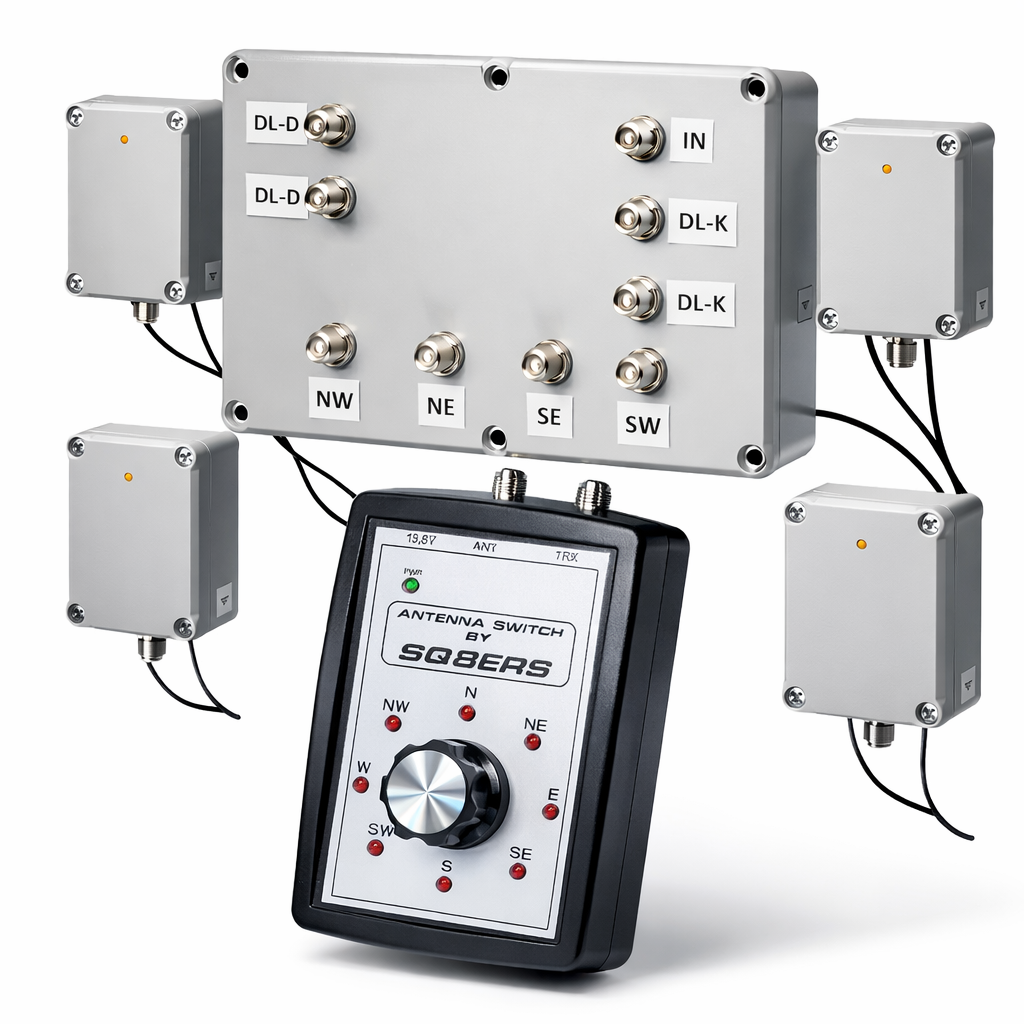

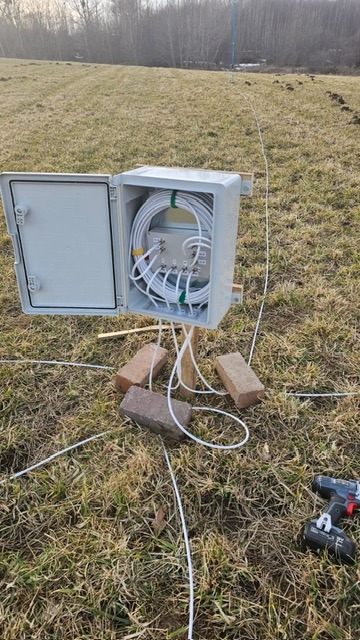

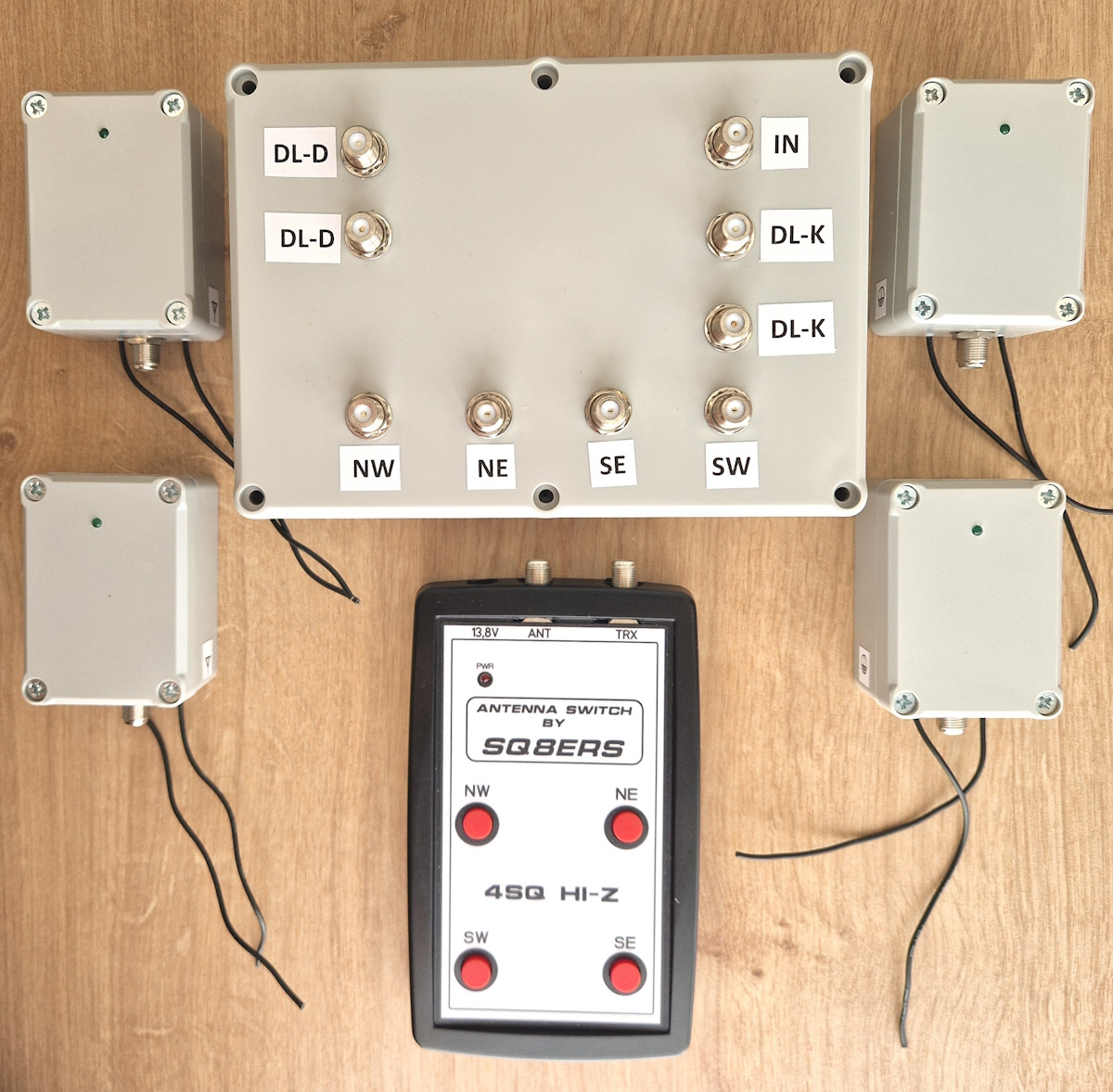

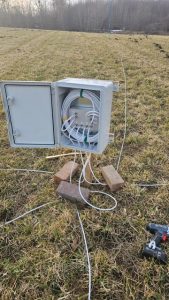

Do fazownika podłączone są cztery anteny oraz dwie pętle (przesuwniki fazowe) z kabla koncentrycznego.

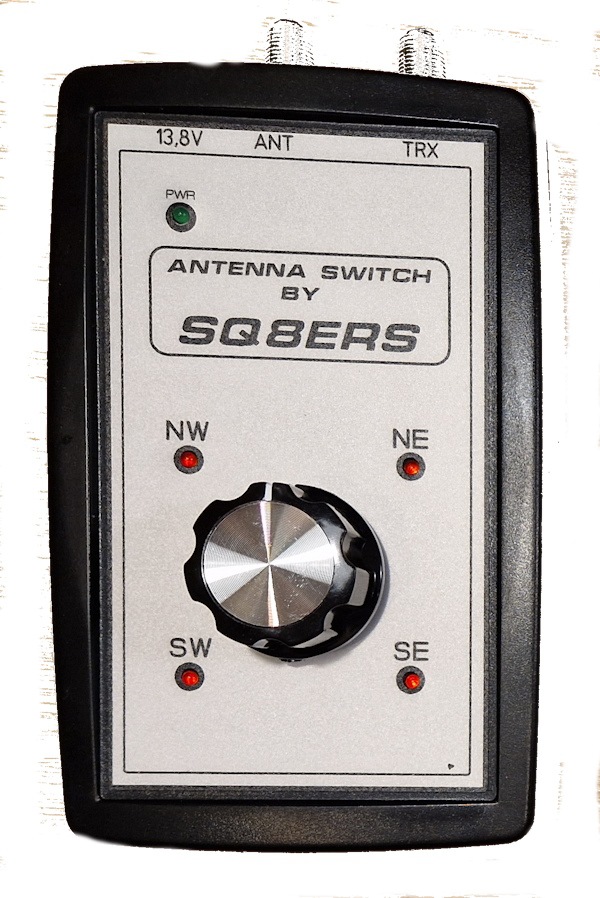

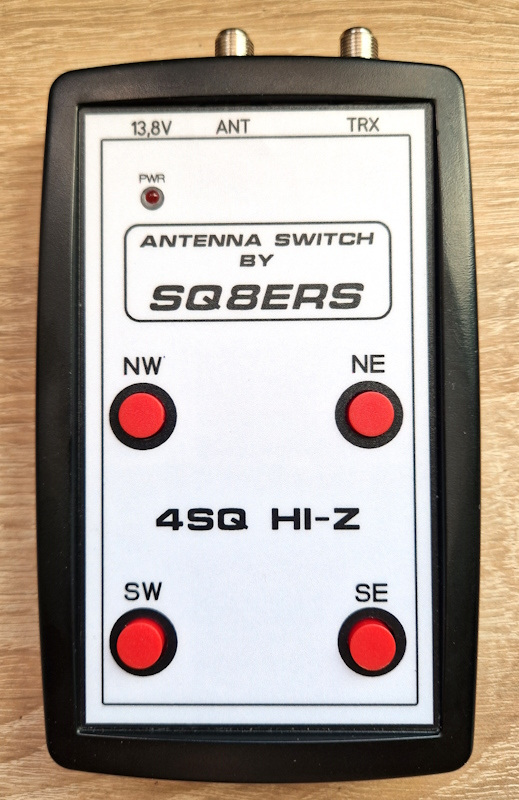

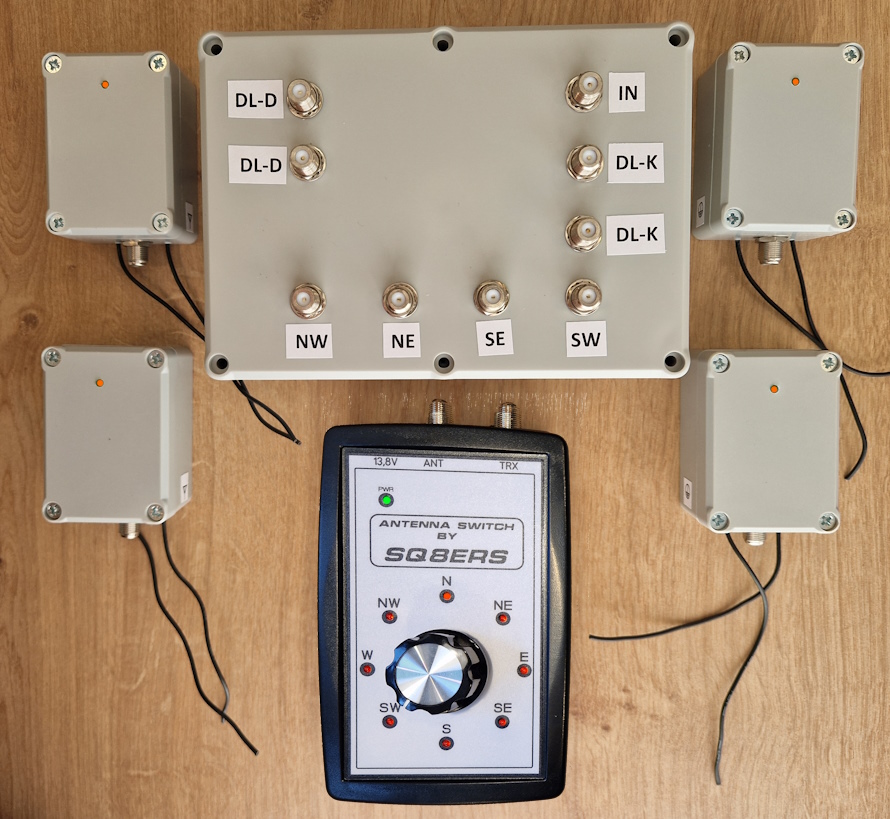

System sterowany jest przełącznikiem kierunków bez użycia dodatkowych kabli sterujących.
Antena współpracuje z trzema różnymi sterownikami.

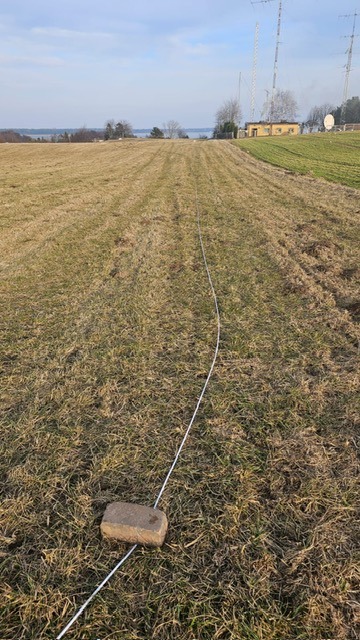

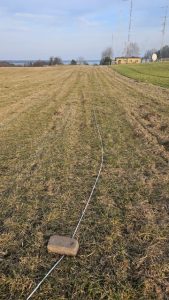

Cały układ został zoptymalizowany pod tani i niskostratny przewód 75 Ω (typ TV), co obniża koszty instalacji.

Sterowanie zdalne (REMOTE)

Nowa wersja mojego sterownika umożliwia również zdalne sterowanie anteną przez przeglądarkę lub smartfon. Na wyświetlaczy mamy potwierdzenie aktualnie załączonej anteny.

Dzięki temu anteną można sterować nawet wtedy, gdy radiostacja pracuje zdalnie – idealne rozwiązanie dla remote SDR, systemów odbiorczych online czy pracy poza domem.

Na mojej stronie znajdziesz ten system rozbudowany do 8 verticali.
