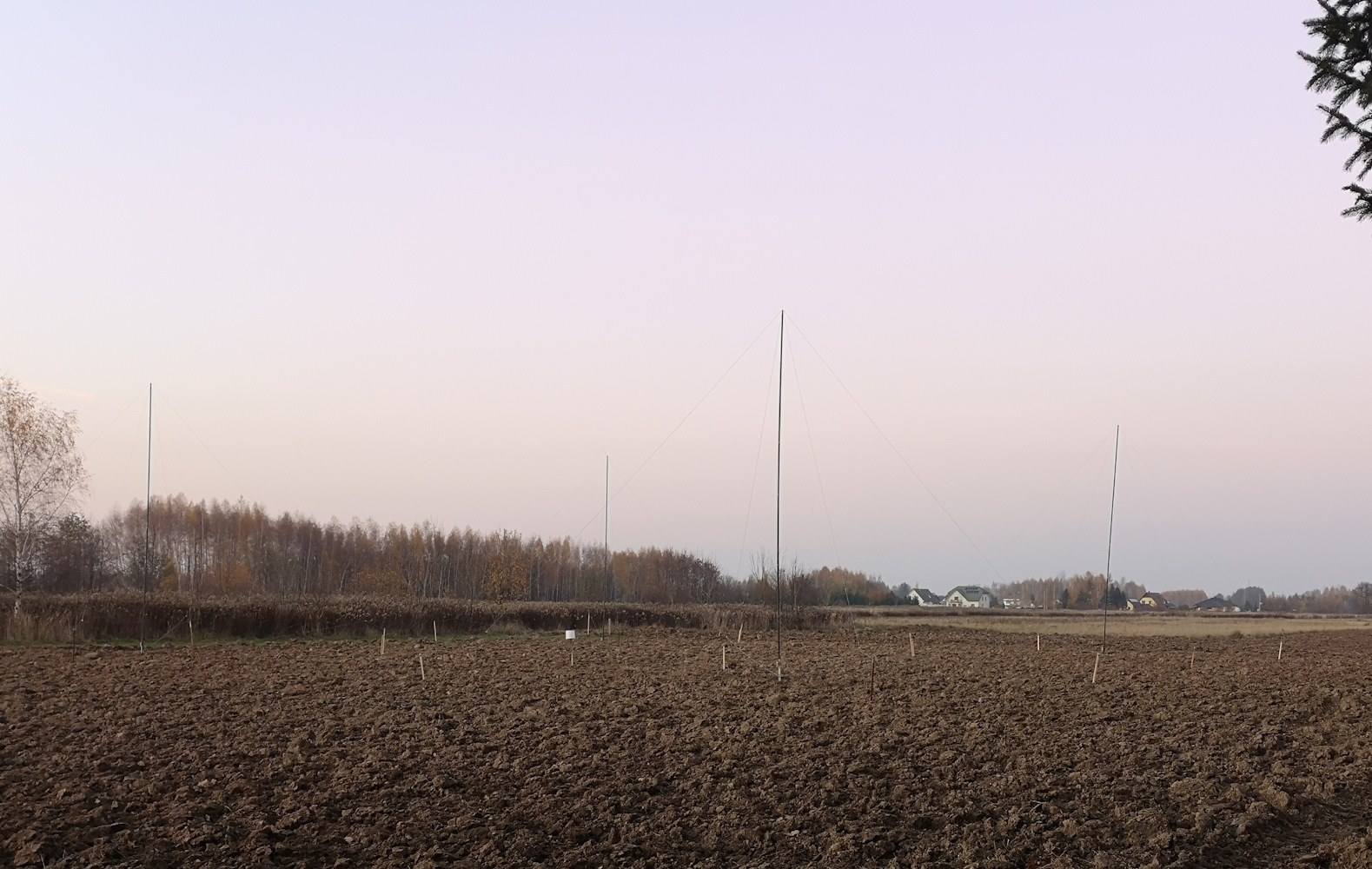

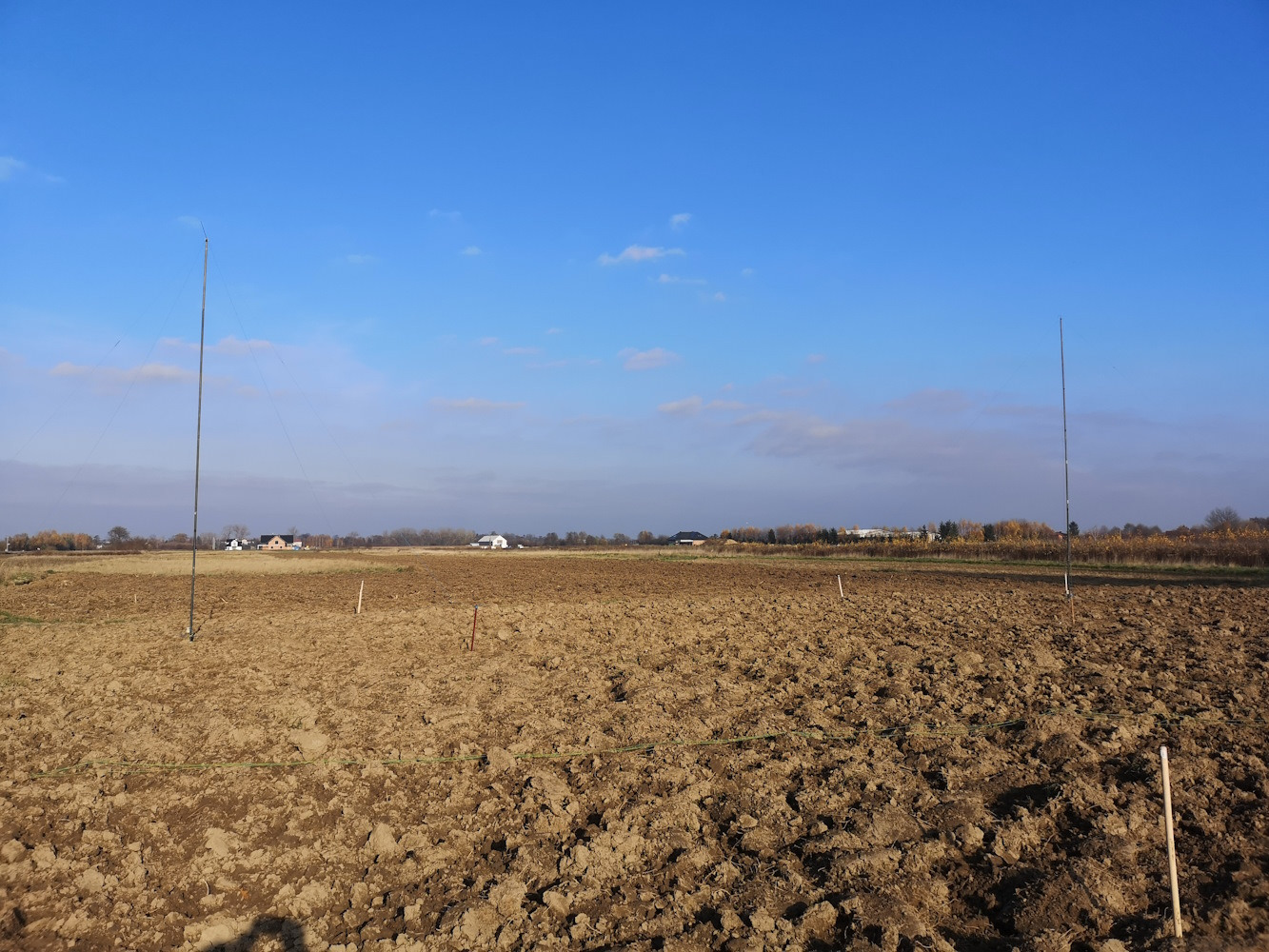

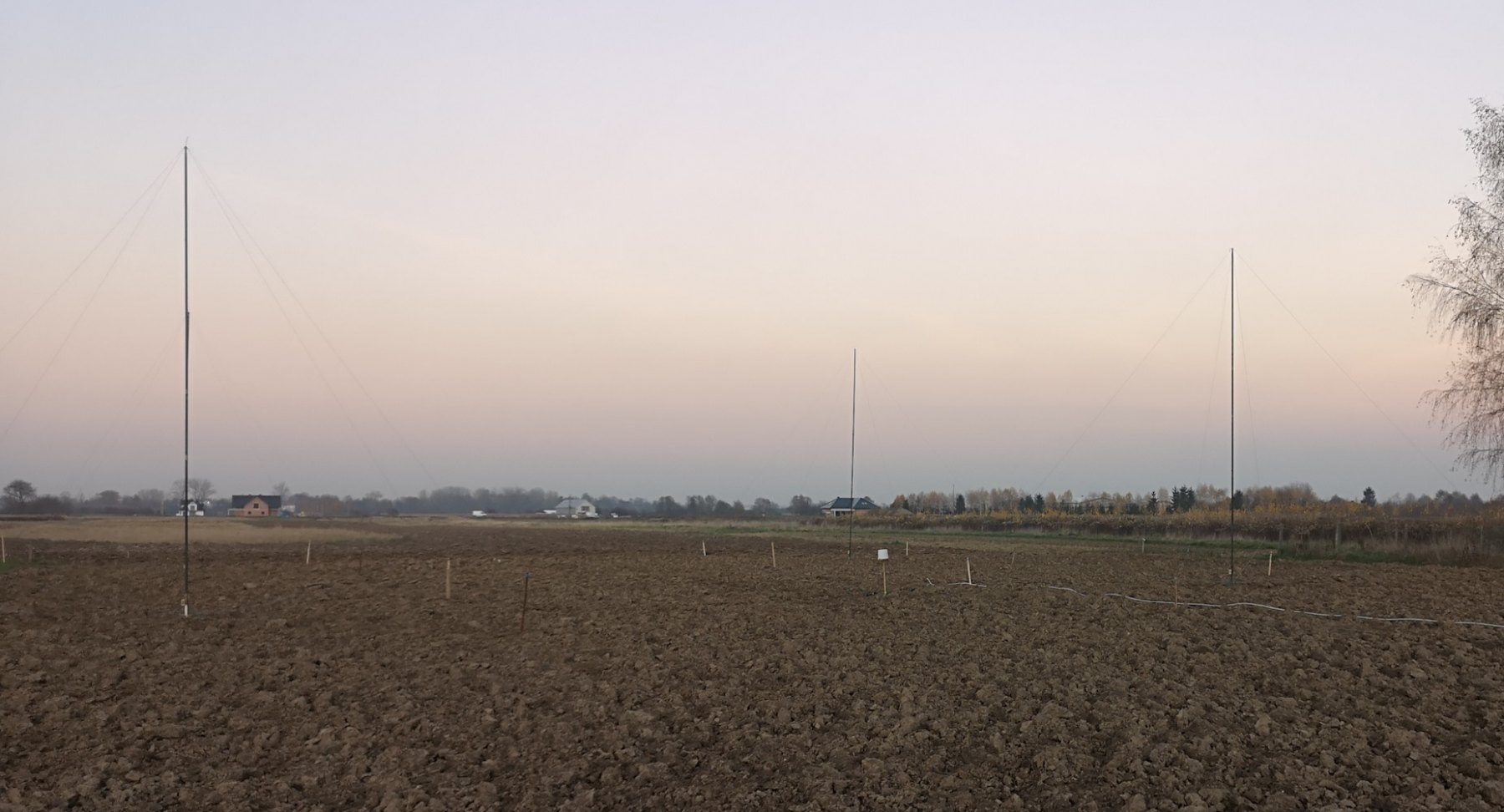

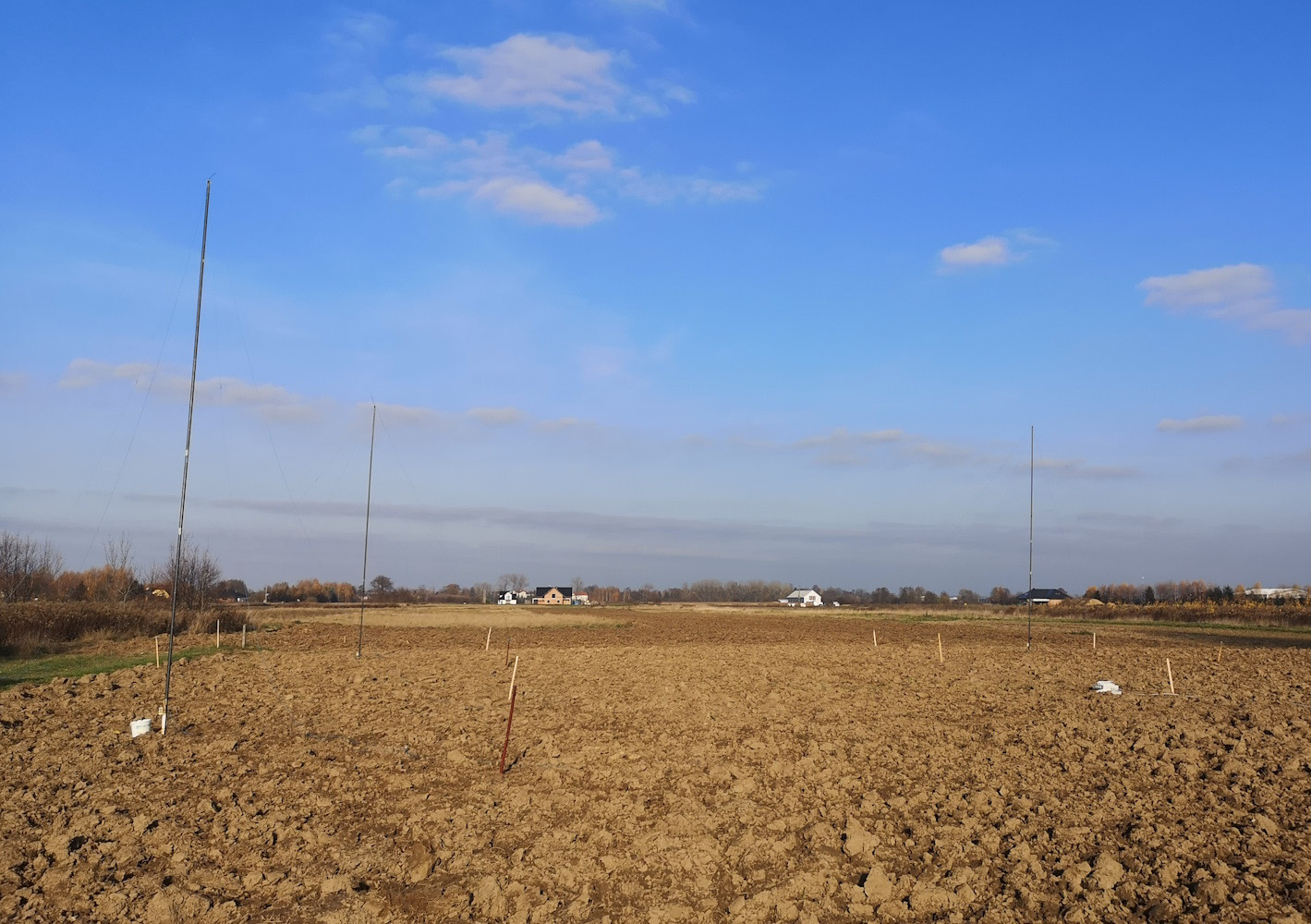

Dobre rezultaty z pojedynczą anteną motywują do szukania jeszcze ciekawszych rozwiązań — jednym z nich jest fazowanie anten. Dzięki stosunkowo prostemu układowi fazującemu można połączyć cztery anteny K9AY i uzyskać zupełnie inny poziom odbioru. Choć sam schemat fazowania nie jest skomplikowany, to już cały system przełączania ramek, fazownika i kierunków wymaga precyzji — łatwo tutaj o pomyłkę, a wszystko musi być wykonane na odpowiednie pasmo.

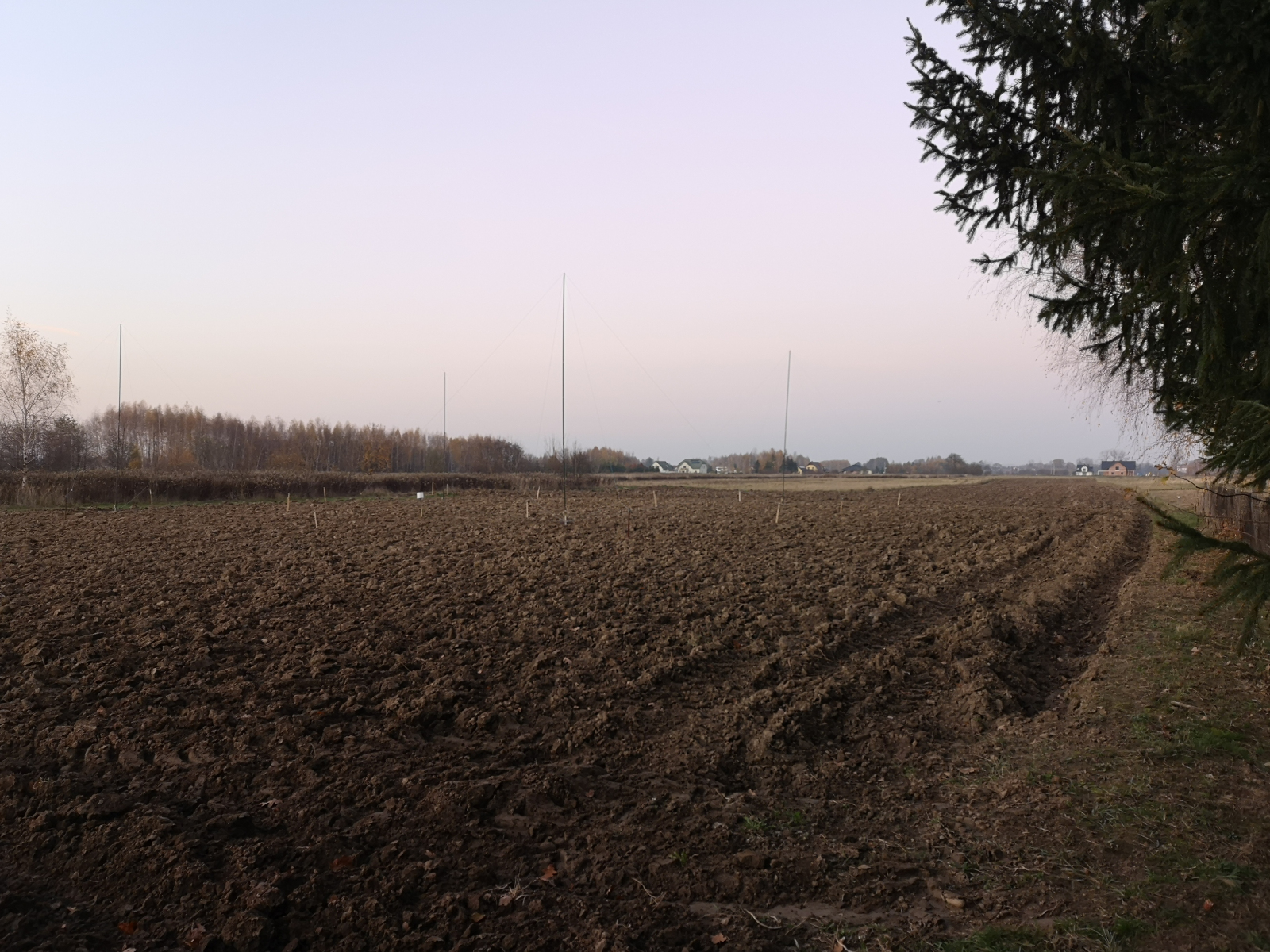

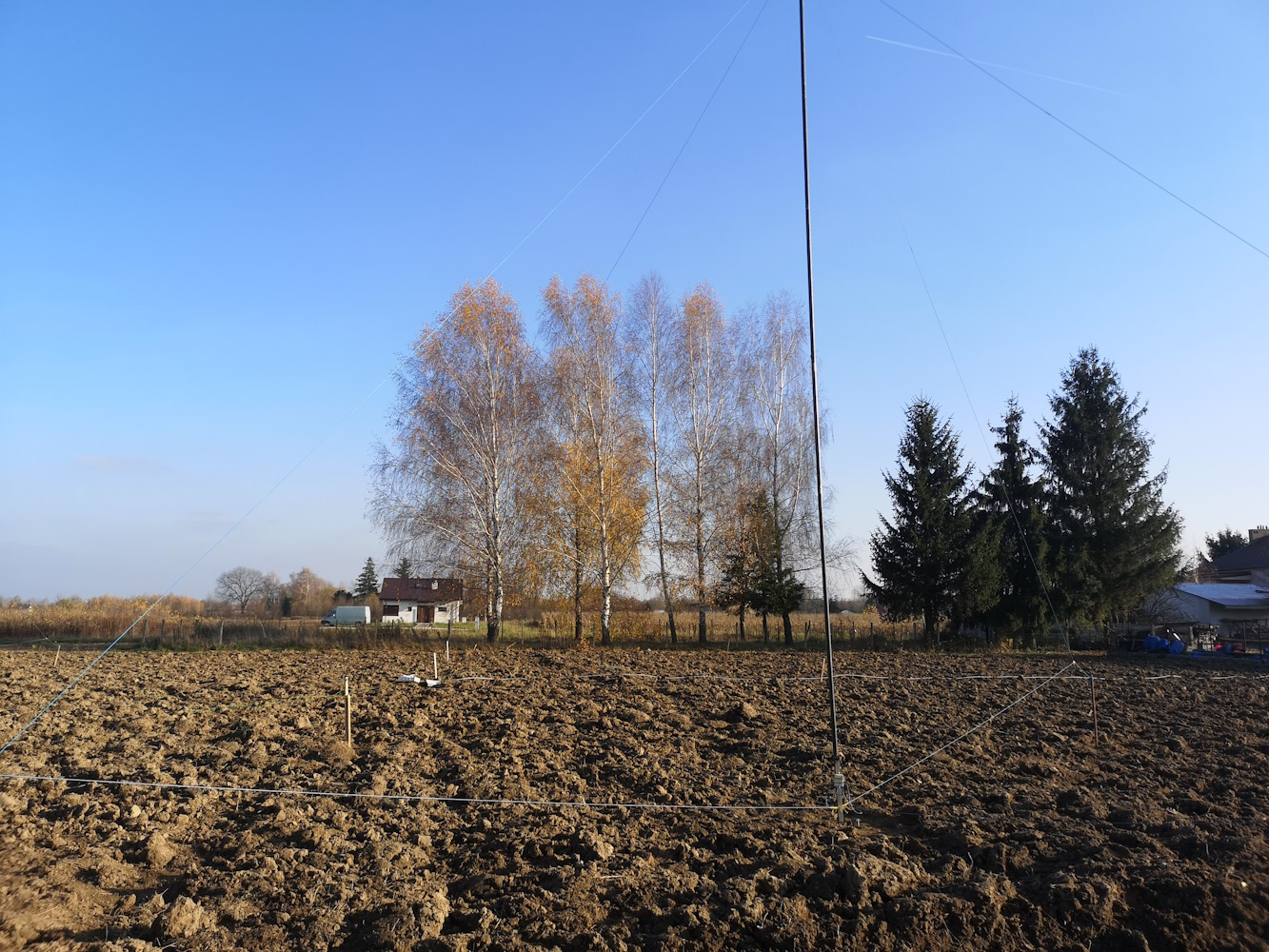

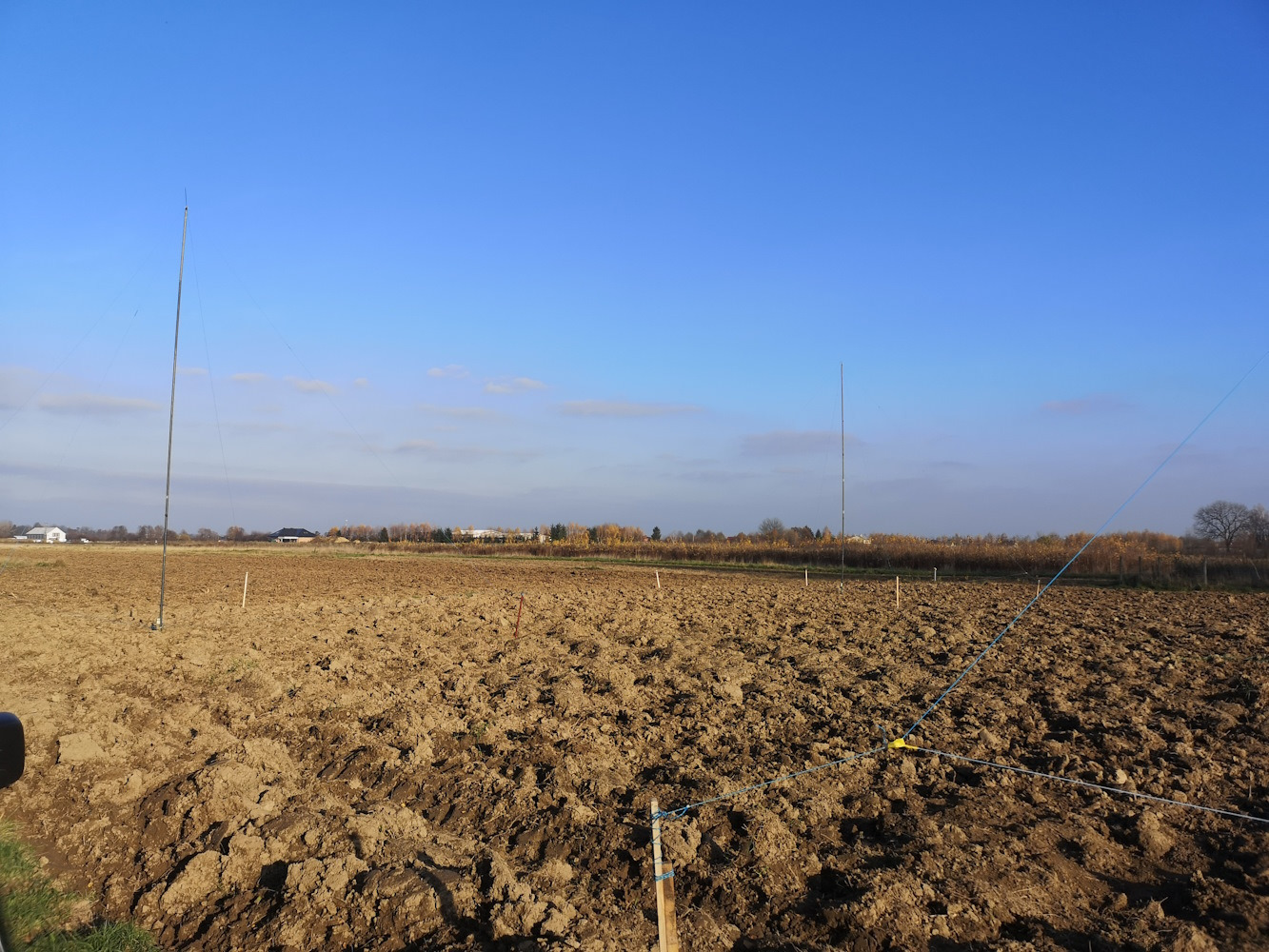

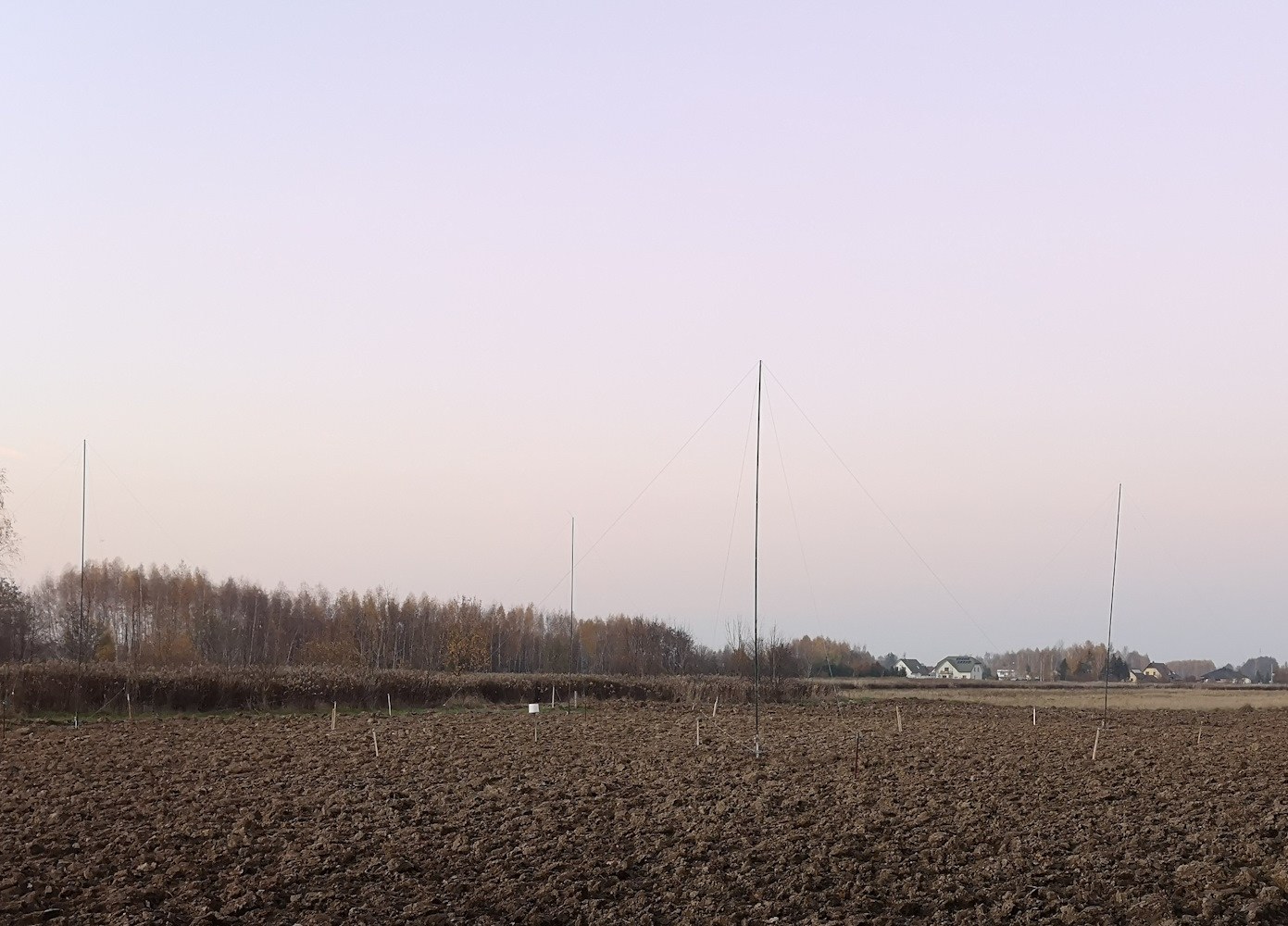

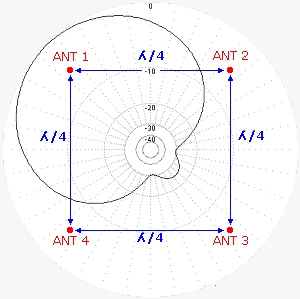

Fazownik buduje się na konkretne pasmo, a odległość pomiędzy antenami zależy od częstotliwości — standardowo przyjmuje się jak w klasycznym układzie 4-square: 1/4 fali. Taki zestaw anten wymaga więcej miejsca i pracy, ale jest tego wart. Porównanie z pojedynczym verticalem to przepaść — 4SQ to zupełnie inna liga, oferująca:
-
znacznie lepsze wzmocnienie,
-
dużo lepszy RDF,
-
doskonały stosunek F/B,
-
bardzo selektywny odbiór kierunkowy.
Można śmiało powiedzieć, że dobrze wykonany 4SQ K9AY dorównuje możliwościom zestawu Beverage, przy dużo mniejszych wymaganiach terenowych.

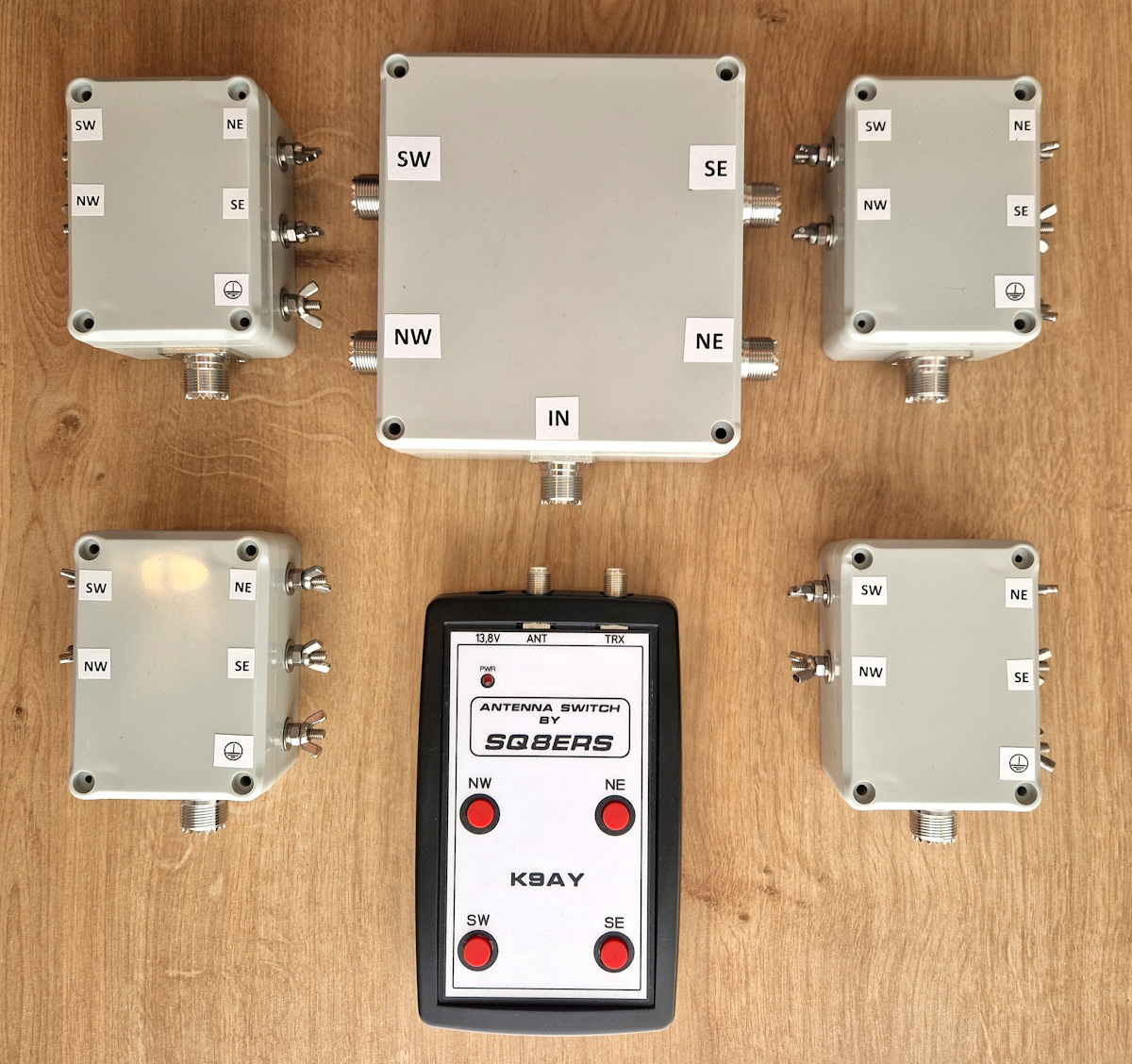

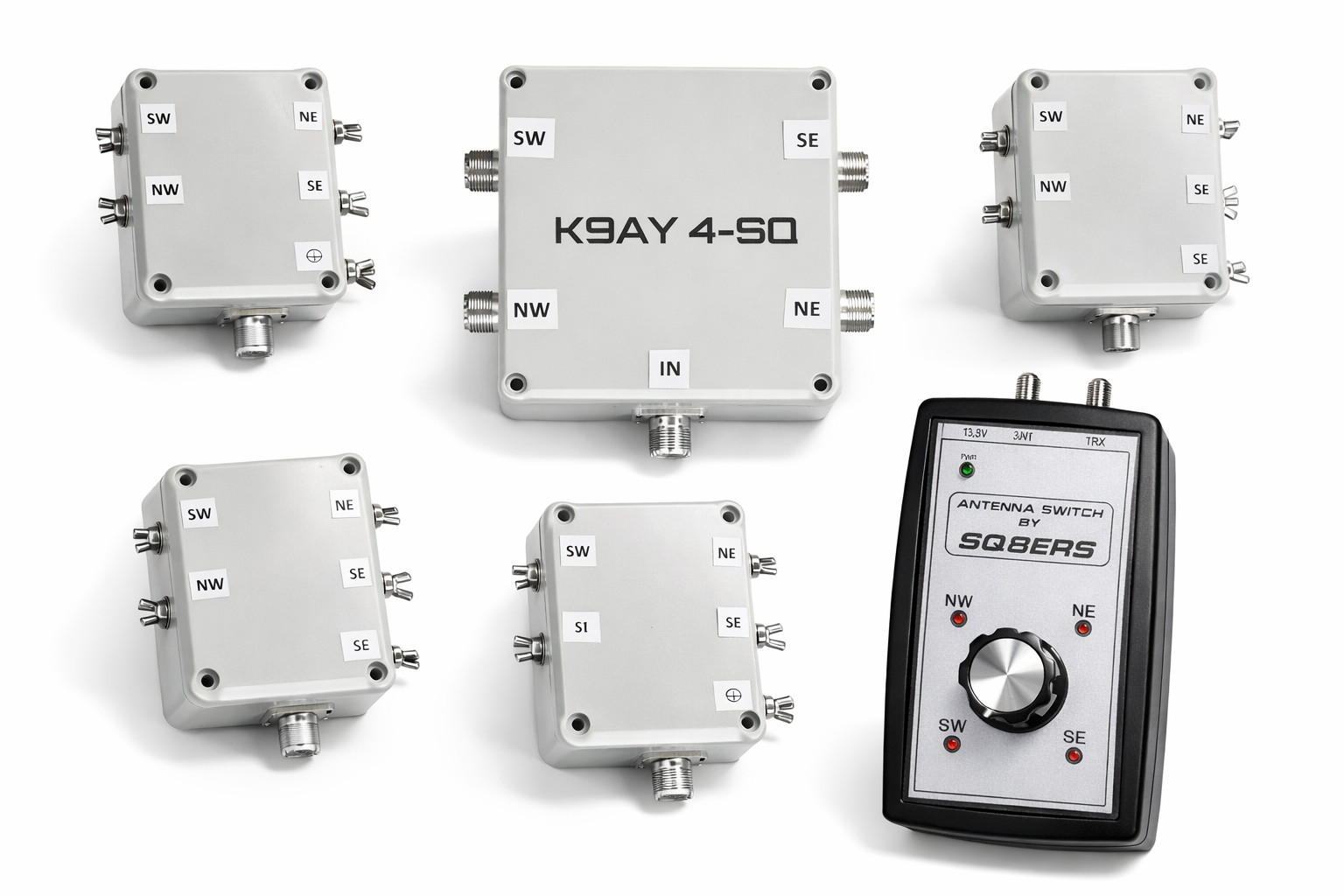

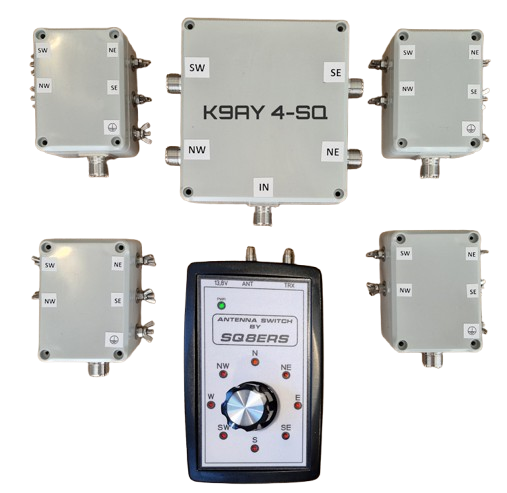

Komplet 4SQ składa się z:
-
sterownika,
-

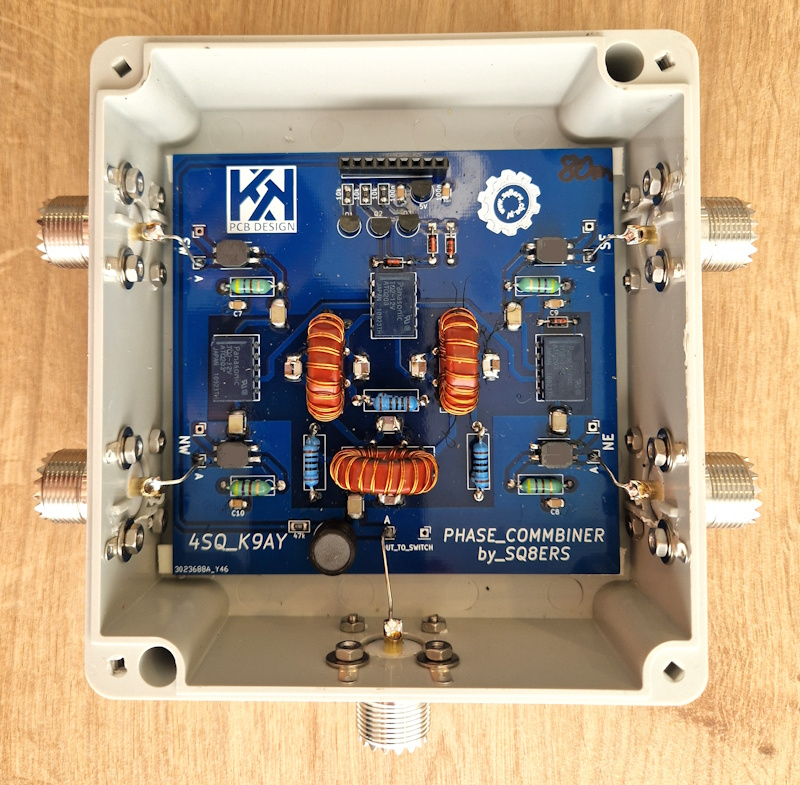

fazownika,
-

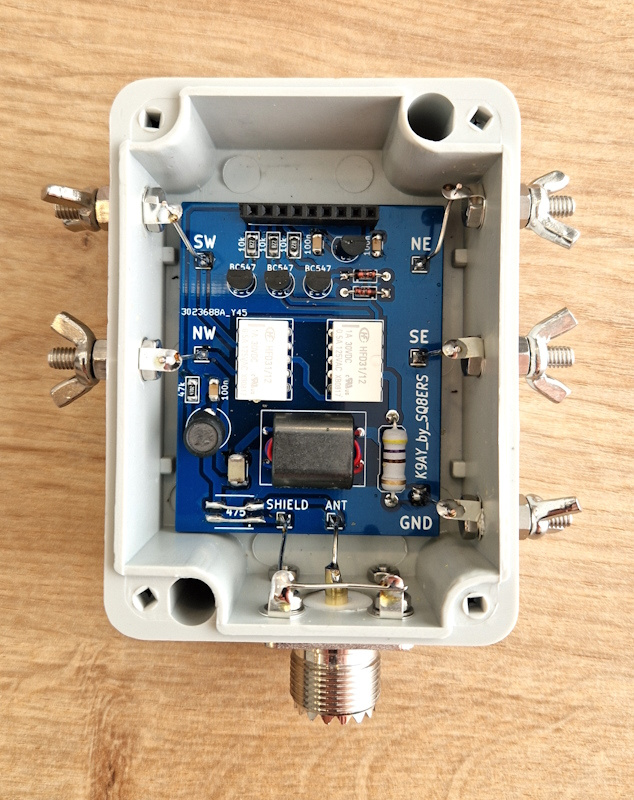

czterech puszek antenowych przy każdej antenie.
Do połączenia anten z fazownikiem wymagane są cztery równe odcinki kabla koncentrycznego, co gwarantuje poprawne przesunięcia fazowe. Cały system sterowania i zasilania przesyłany jest jednym kablem koncentrycznym — układ nie wymaga dodatkowych przewodów sterujących, co czyni instalację prostszą i bardziej odporną na zakłócenia.
Sterowanie lokalne

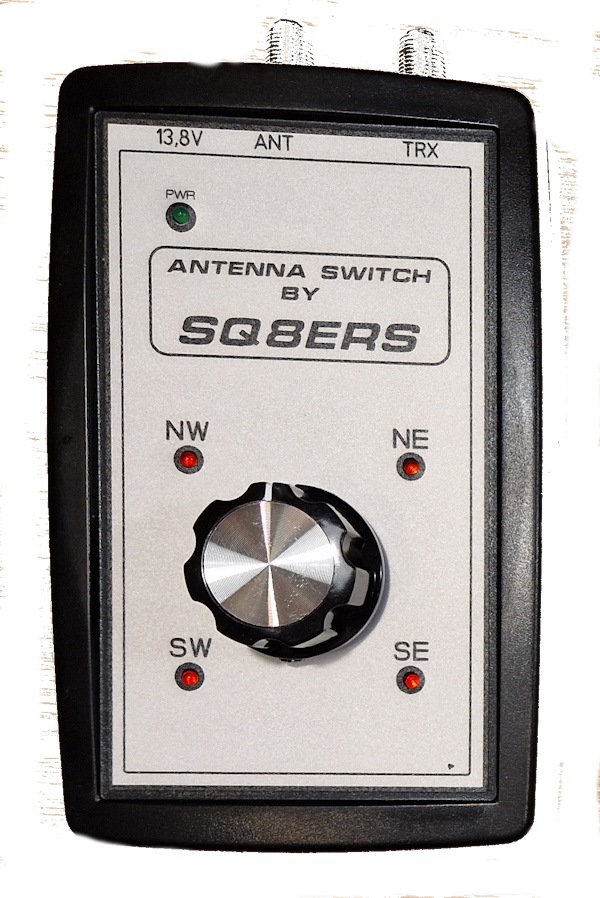

odbywa się za pomocą sterownika z klawiszami lub enkoderem. W sterowniku z enkoderem diody led potwierdzają aktualnie wybrany kierunek anteny.
Sterowanie zdalne – (REMOTE)

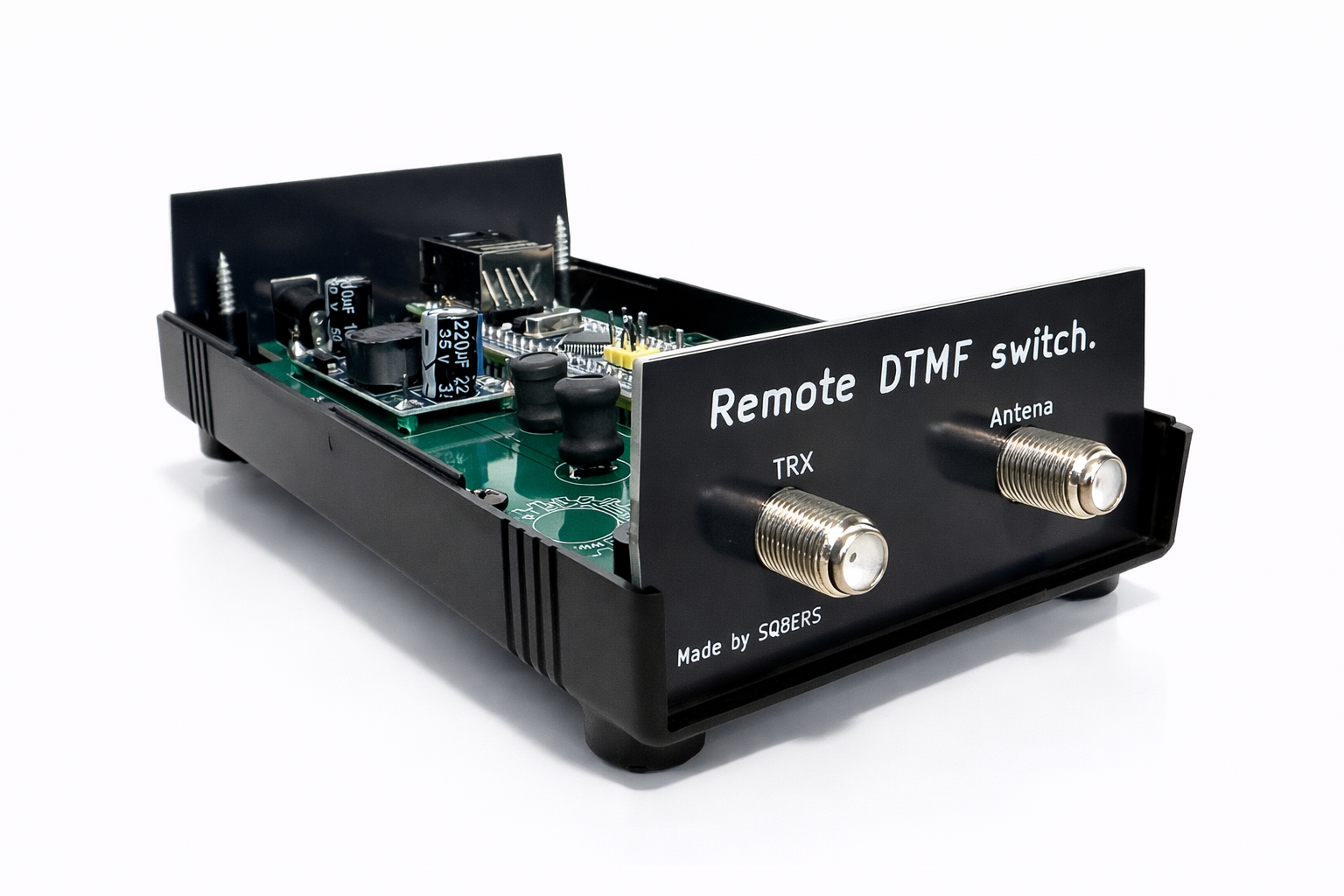

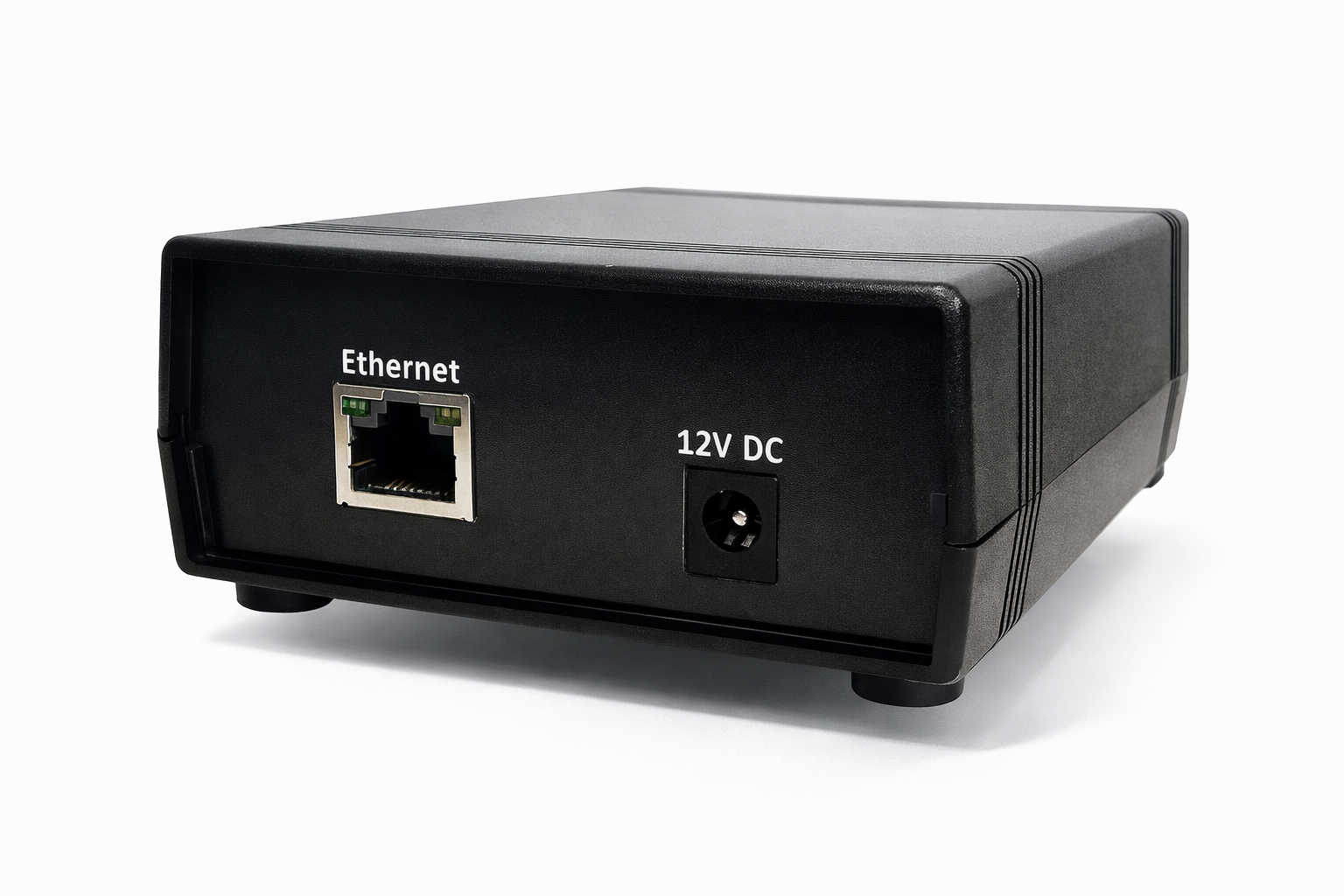

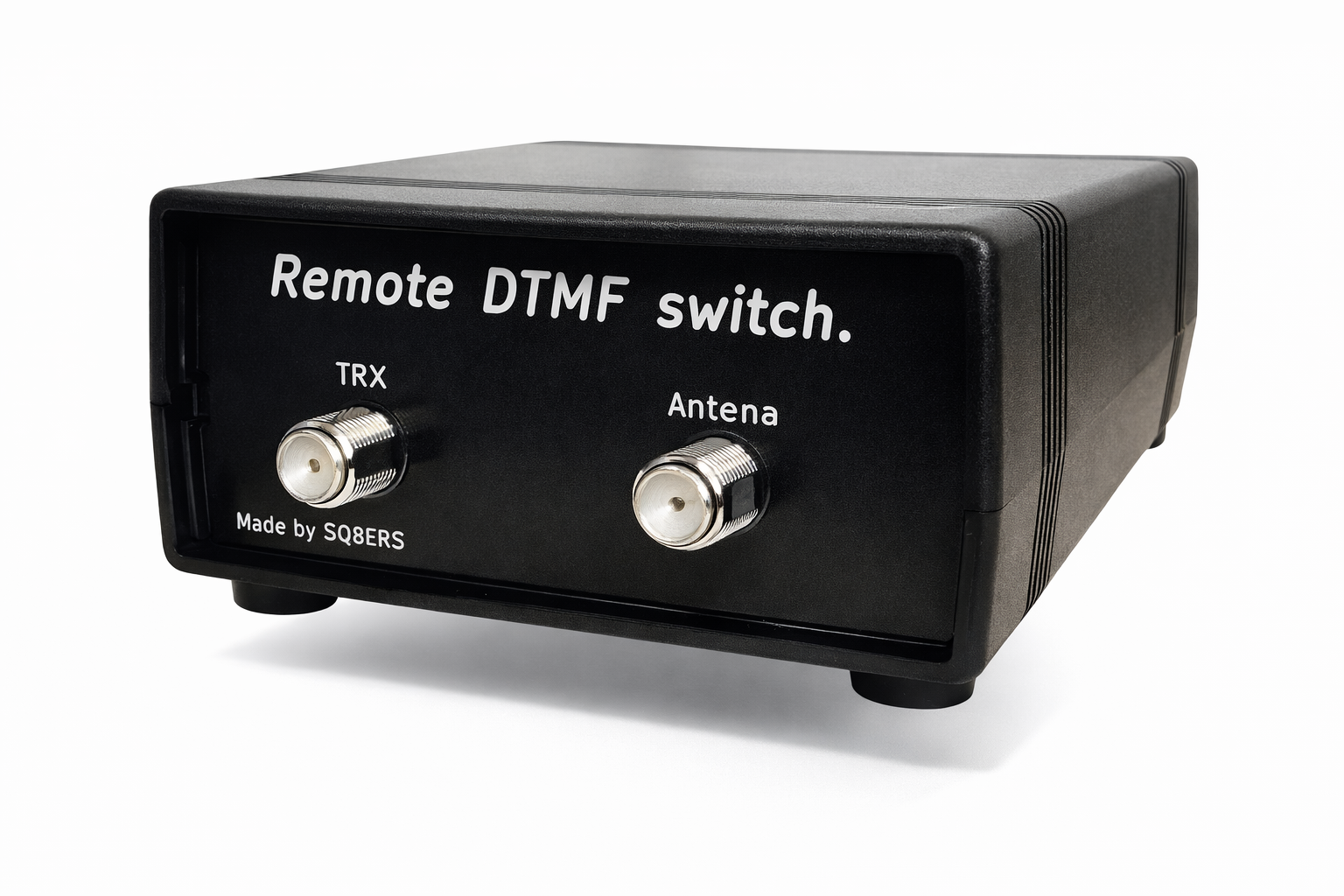

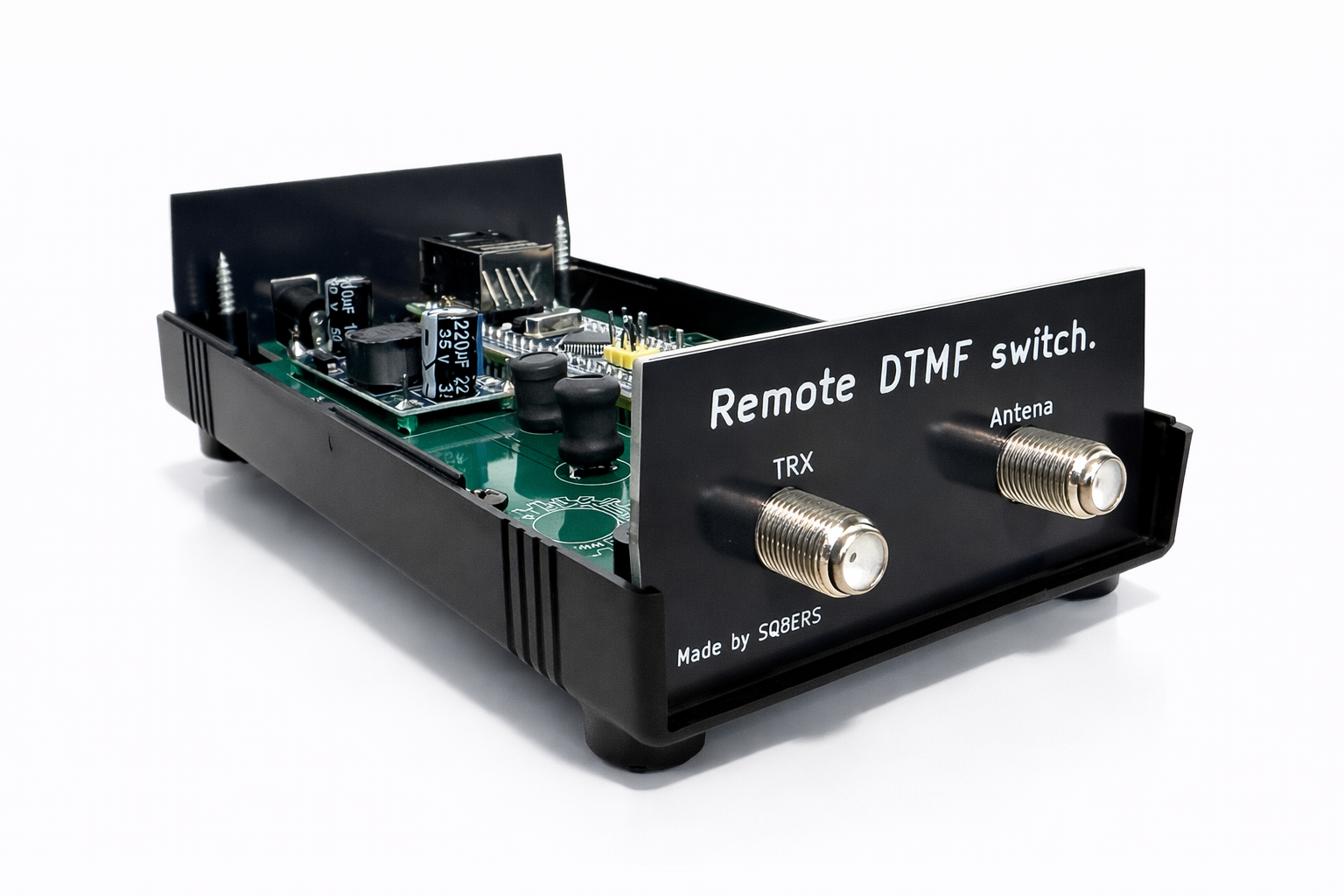

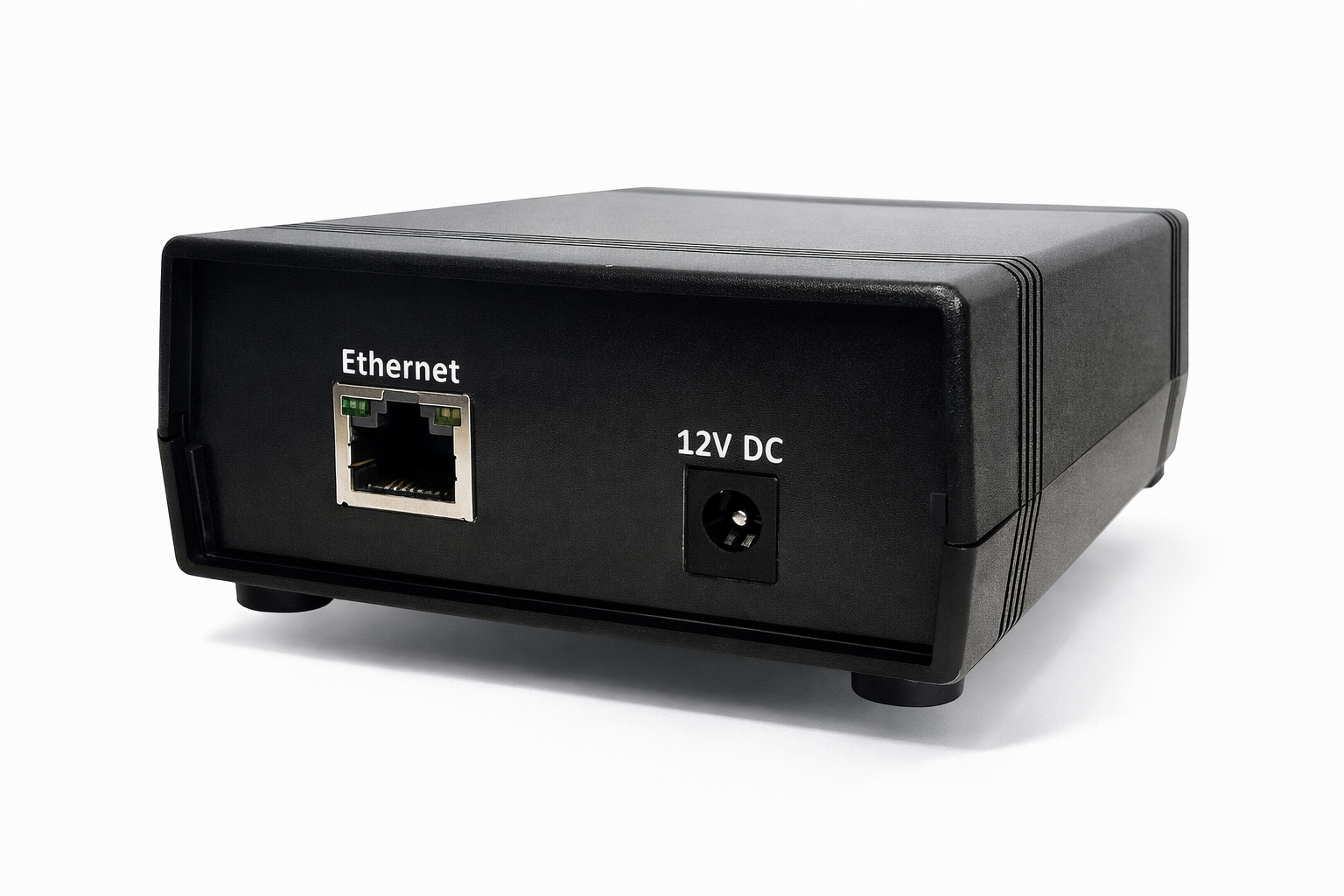

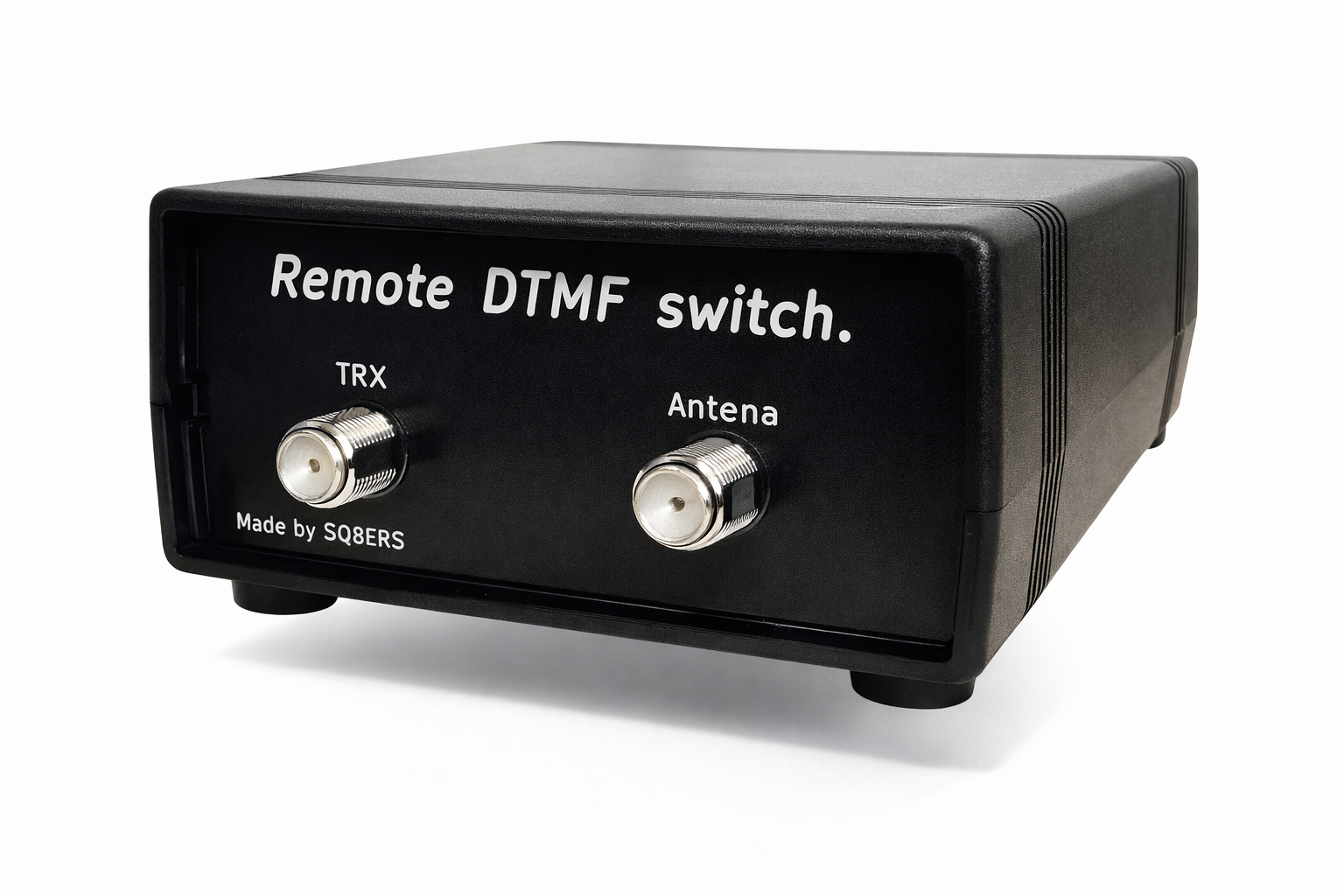

System 4SQ może być rozszerzony o nowy przełącznik REMOTE, który umożliwia pełne, wygodne sterowanie anteną z dowolnego urządzenia: komputera, smartfona, tabletu.

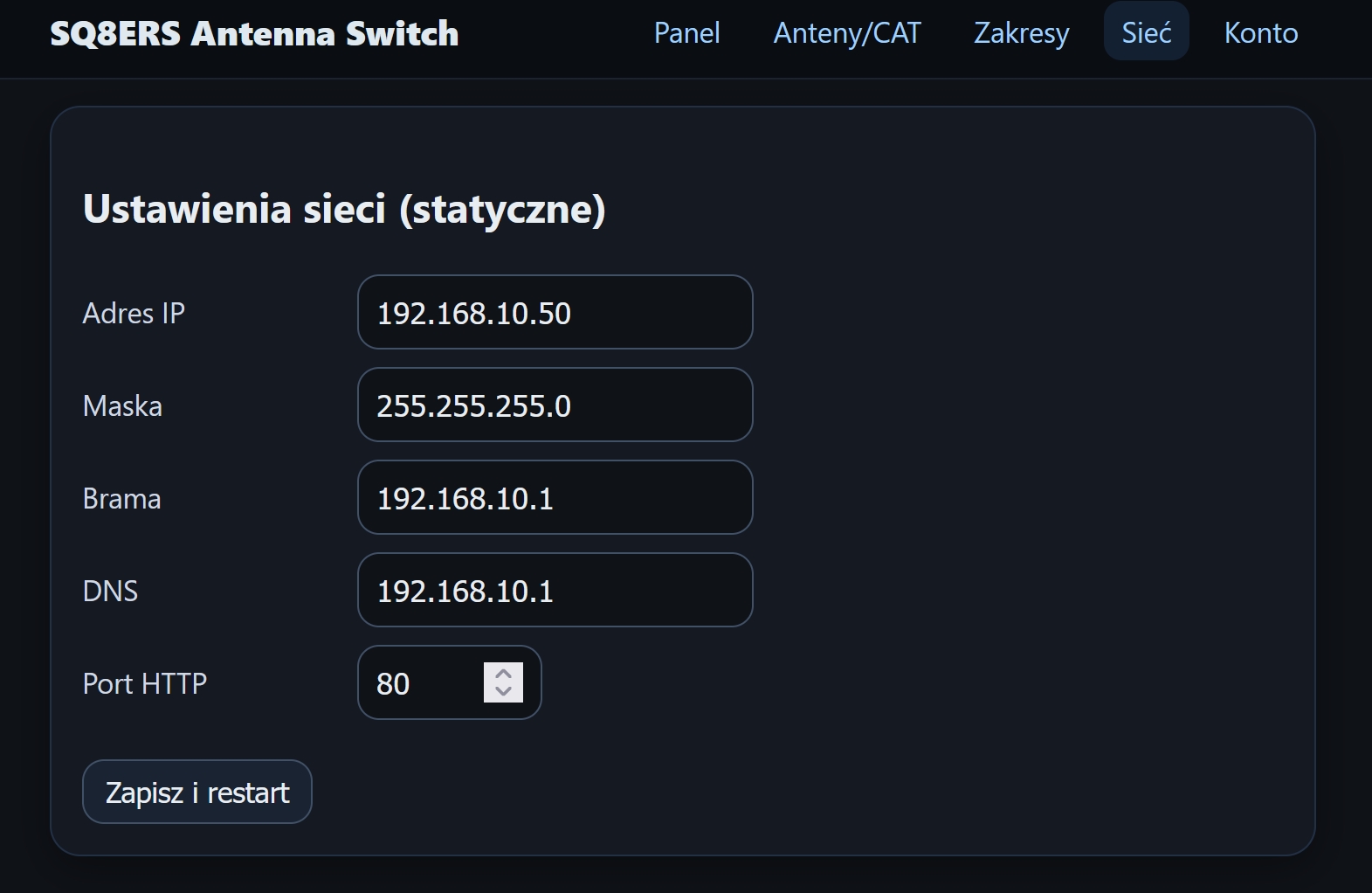

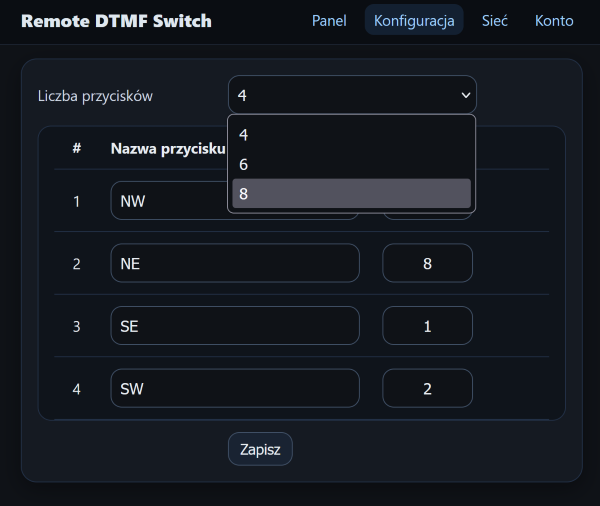

Sterowanie odbywa się przez zwykłą przeglądarkę internetową, bez instalacji dodatkowych aplikacji. Interfejs można obsługiwać zarówno lokalnie, jak i w systemach remote-shack / SDR, co pozwala w pełni kontrolować antenę z dowolnego miejsca.
Funkcje przełącznika REMOTE:
-
wybór kierunku pracy 4SQ,
-
podgląd aktualnego kierunku i stanu anteny,
-
praca przez Wi-Fi lub Ethernet,
-
sygnalizacja wybranego kierunku (LED / UI),
-
pełne sterowanie bez dodatkowych przewodów sterujących,
-
kompatybilność z instalacjami lokalnymi i zdalnymi.
Dzięki temu antena 4SQ staje się nie tylko bardzo skutecznym systemem fazowanym, ale również nowoczesnym zestawem z pełną obsługą zdalną, idealnym dla pracy DX i odbioru w każdych warunkach.

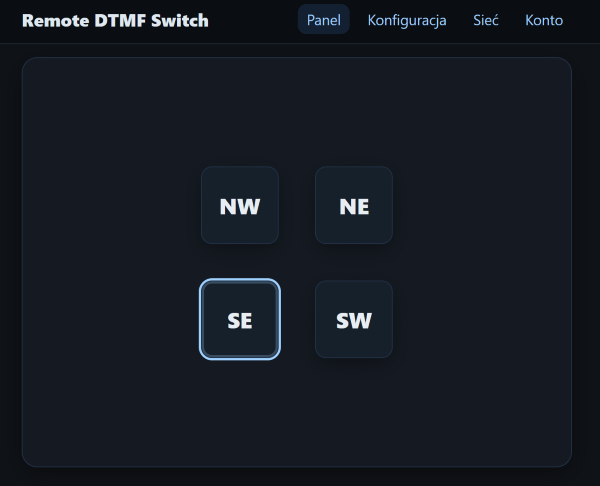

Sterowanie Remote
