W jednym z moich projektów zbudowałem własny rotor antenowy – prosty, solidny i w pełni dostosowany do potrzeb krótkofalowca pracującego na kierunkowych antenach KF i UKF.
Konstrukcja

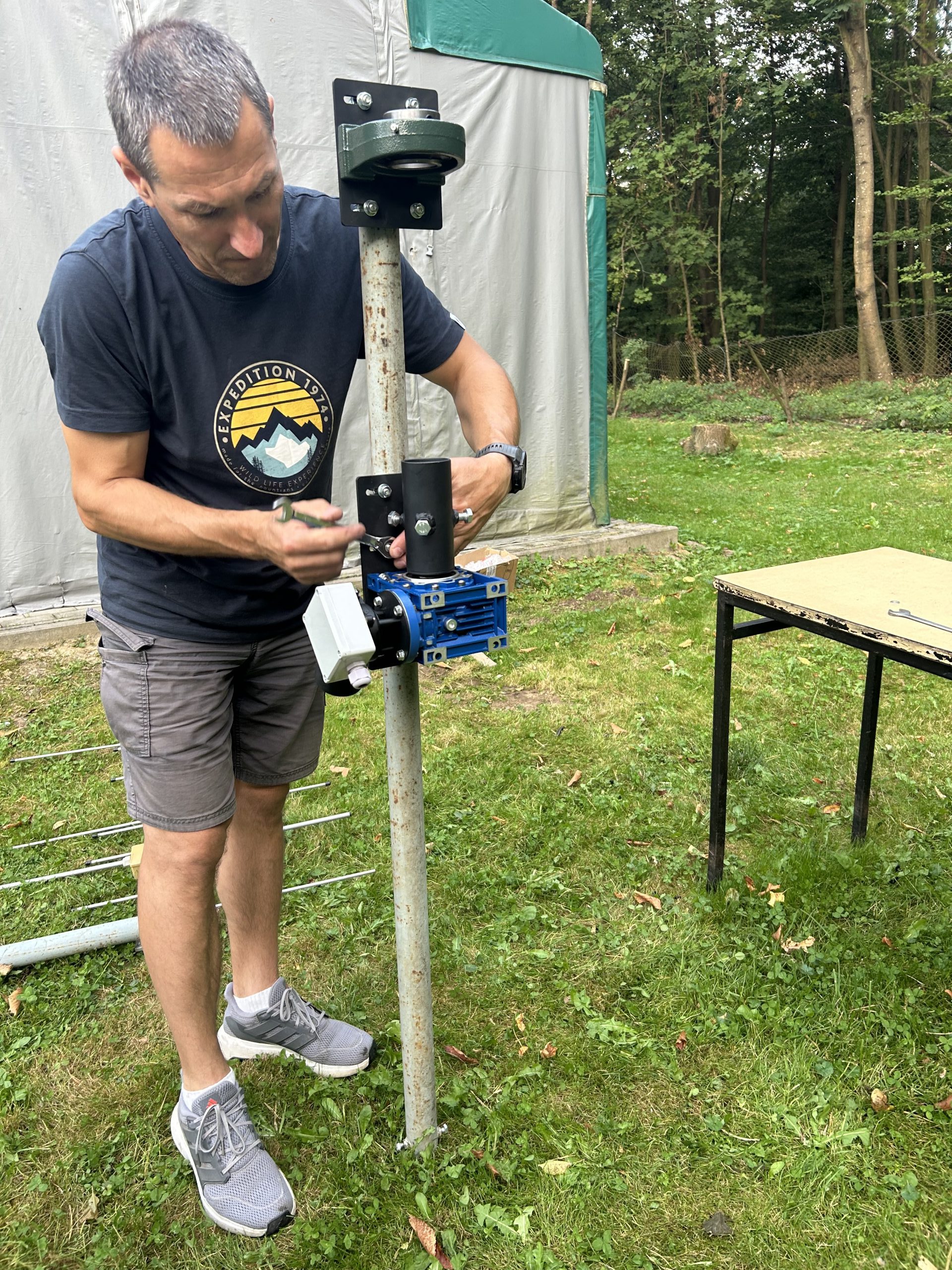

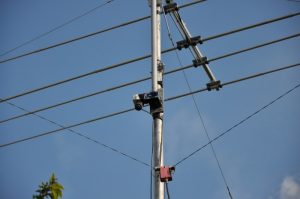

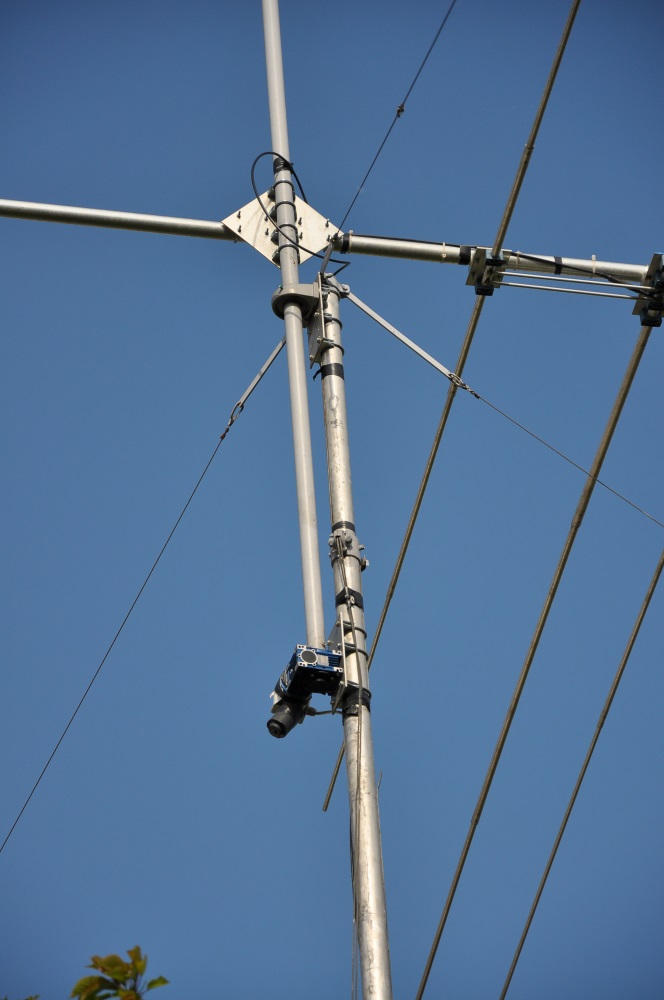

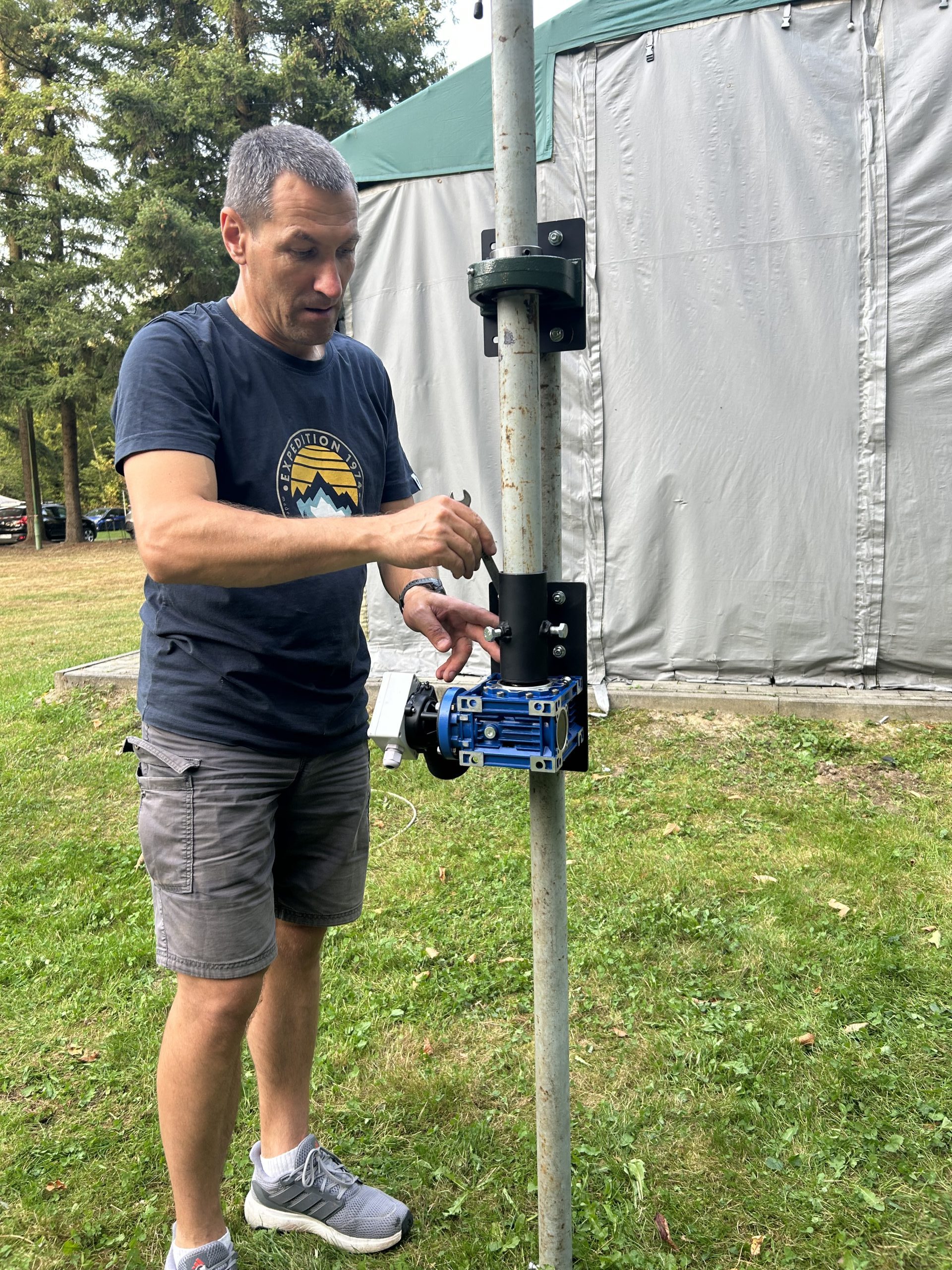

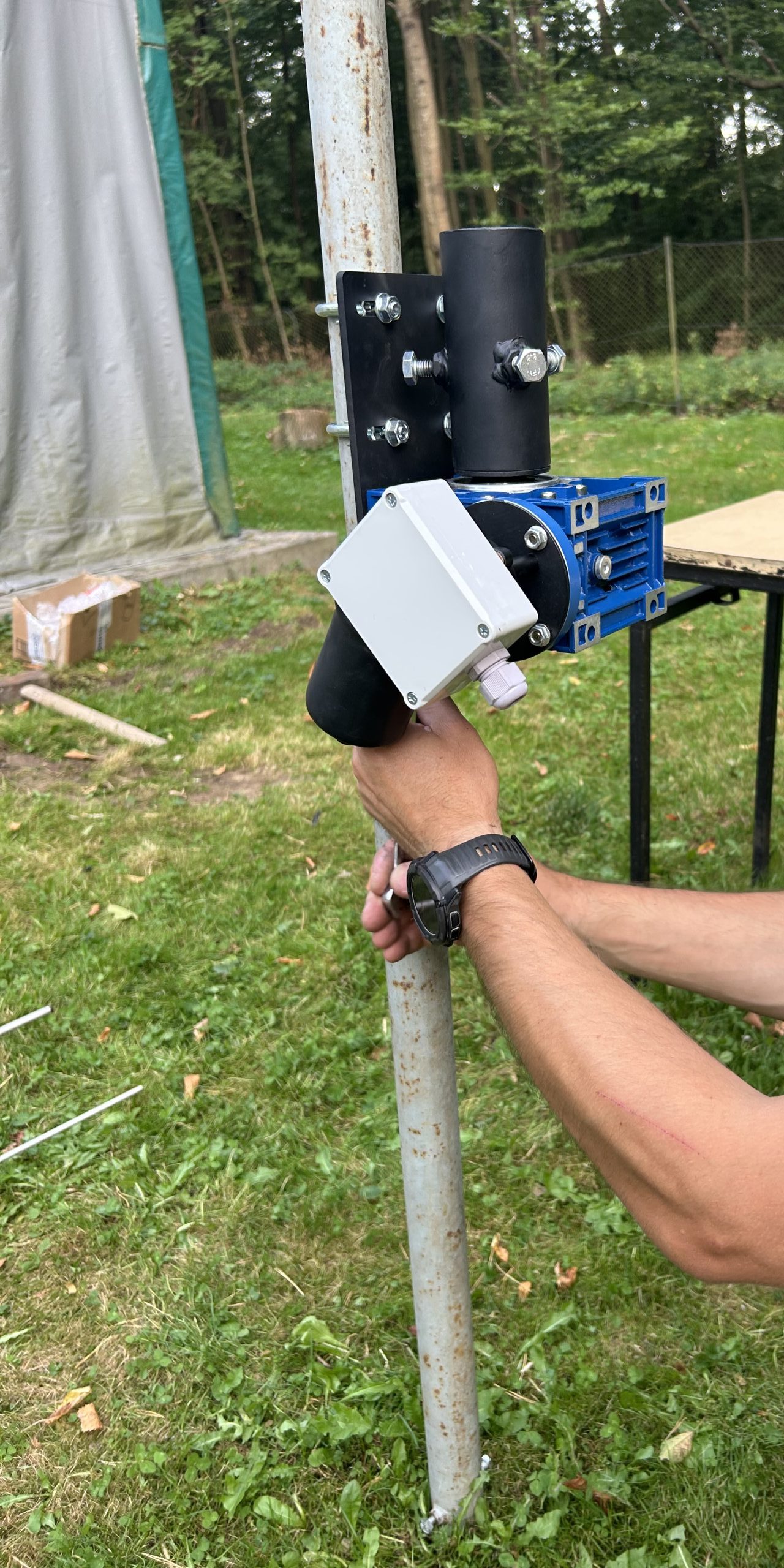

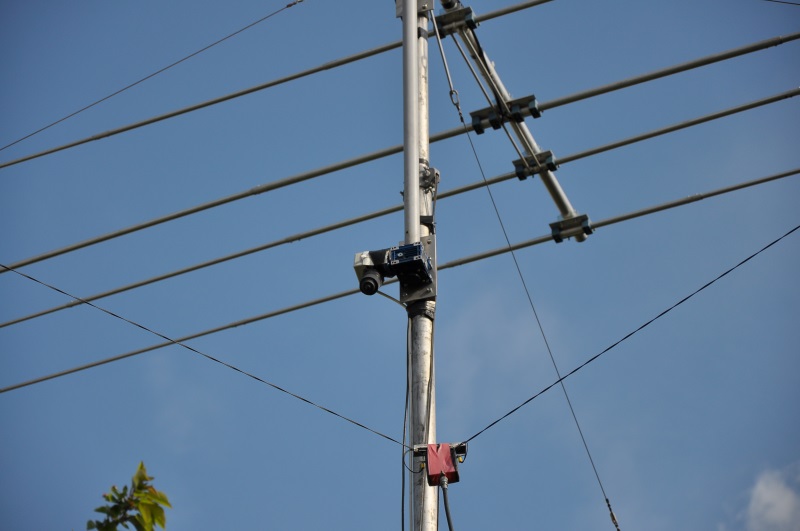

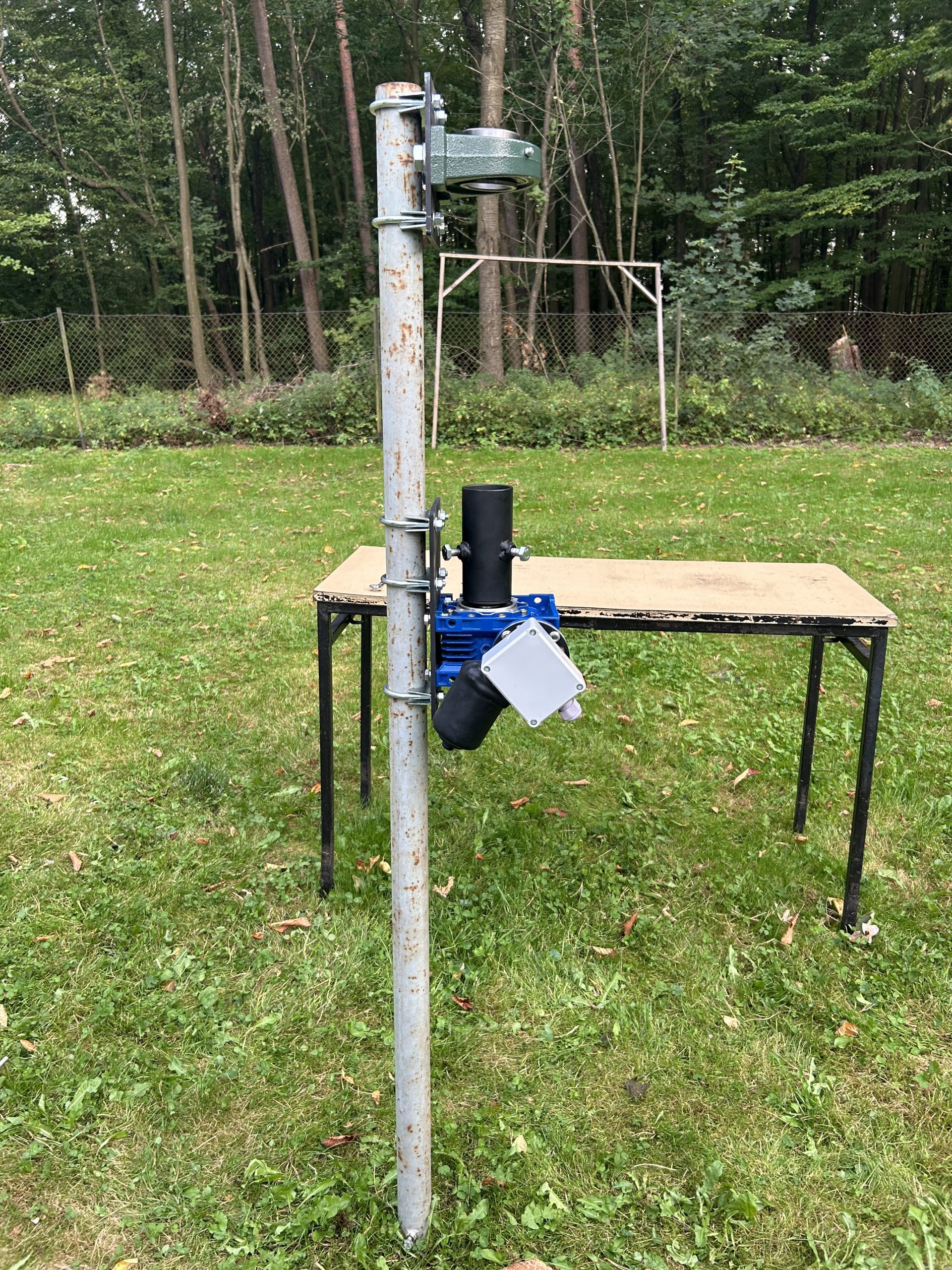

Podstawą napędu jest silnik DC połączony z przekładnią ślimakową, który zapewnia dużą siłę, stabilność oraz płynną pracę nawet przy cięższych antenach. Całość została zamocowana na stalowej obejmie masztu, a dodatkowe łożysko samonastawne odciąża wał i chroni przed zużyciem mechanicznym.
Pozycja anteny jest mierzona za pomocą kontaktronu generującego impulsy, które zlicza sterownik. Dzięki temu możliwe jest dokładne odwzorowanie aktualnego azymutu.

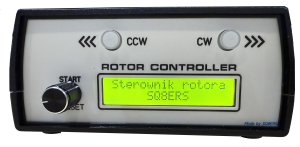

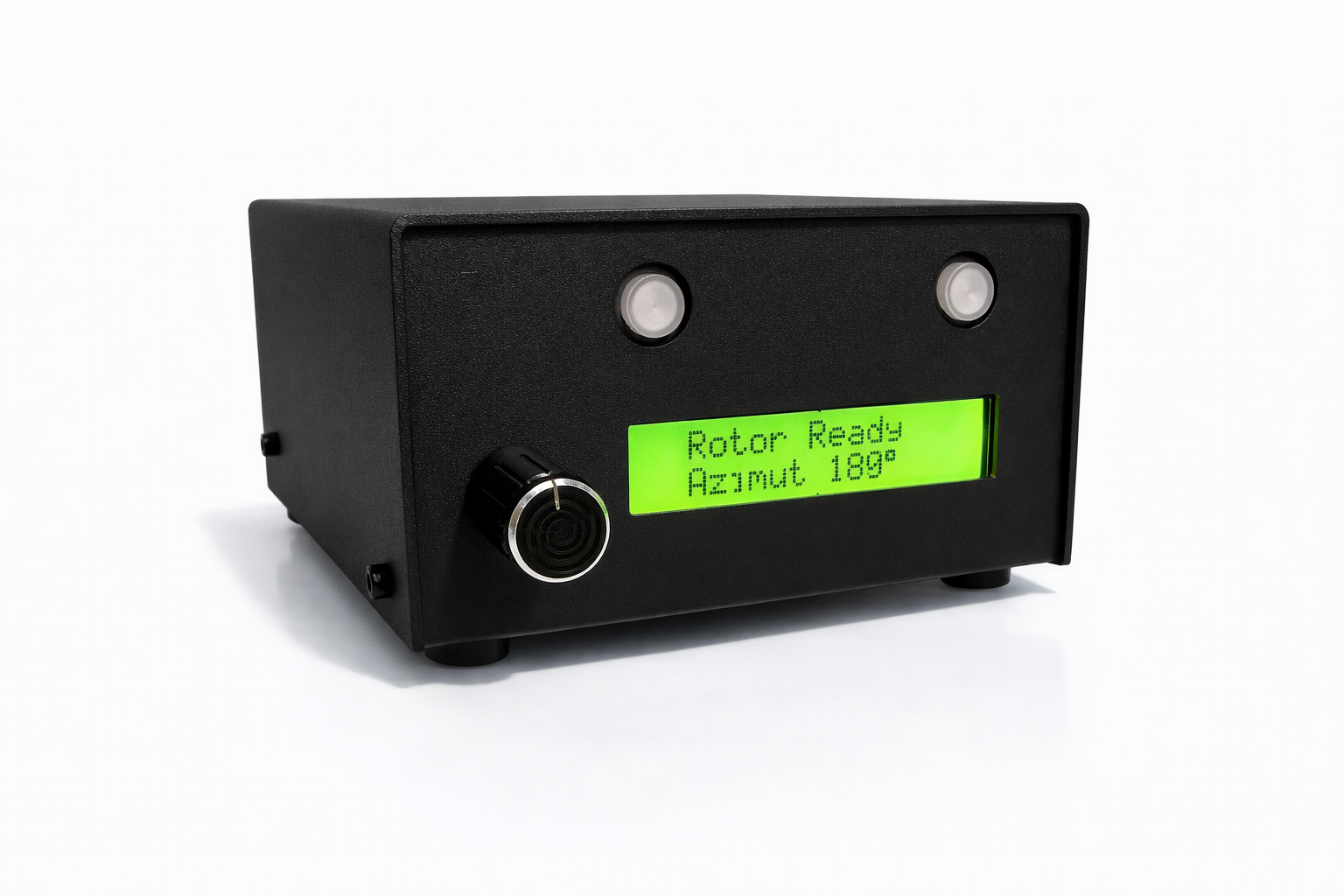

Sterownik lokalny
Za kontrolę odpowiedzialny jest sterownik oparty na mikroprocesorze, który przelicza impulsy, kontroluje kierunek obrotów i umożliwia integrację z programami komputerowymi. System jest prosty posiada własna kalibracje i może współpracować z innymi rotorami.

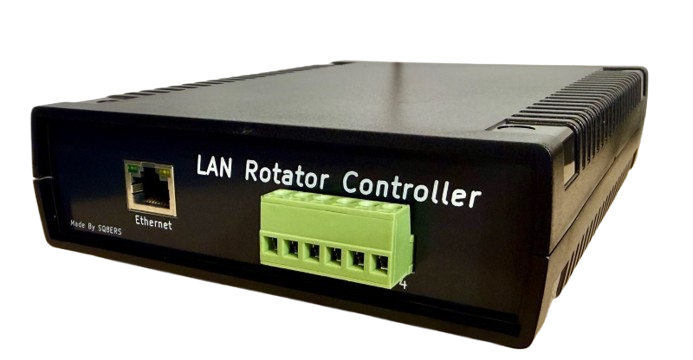

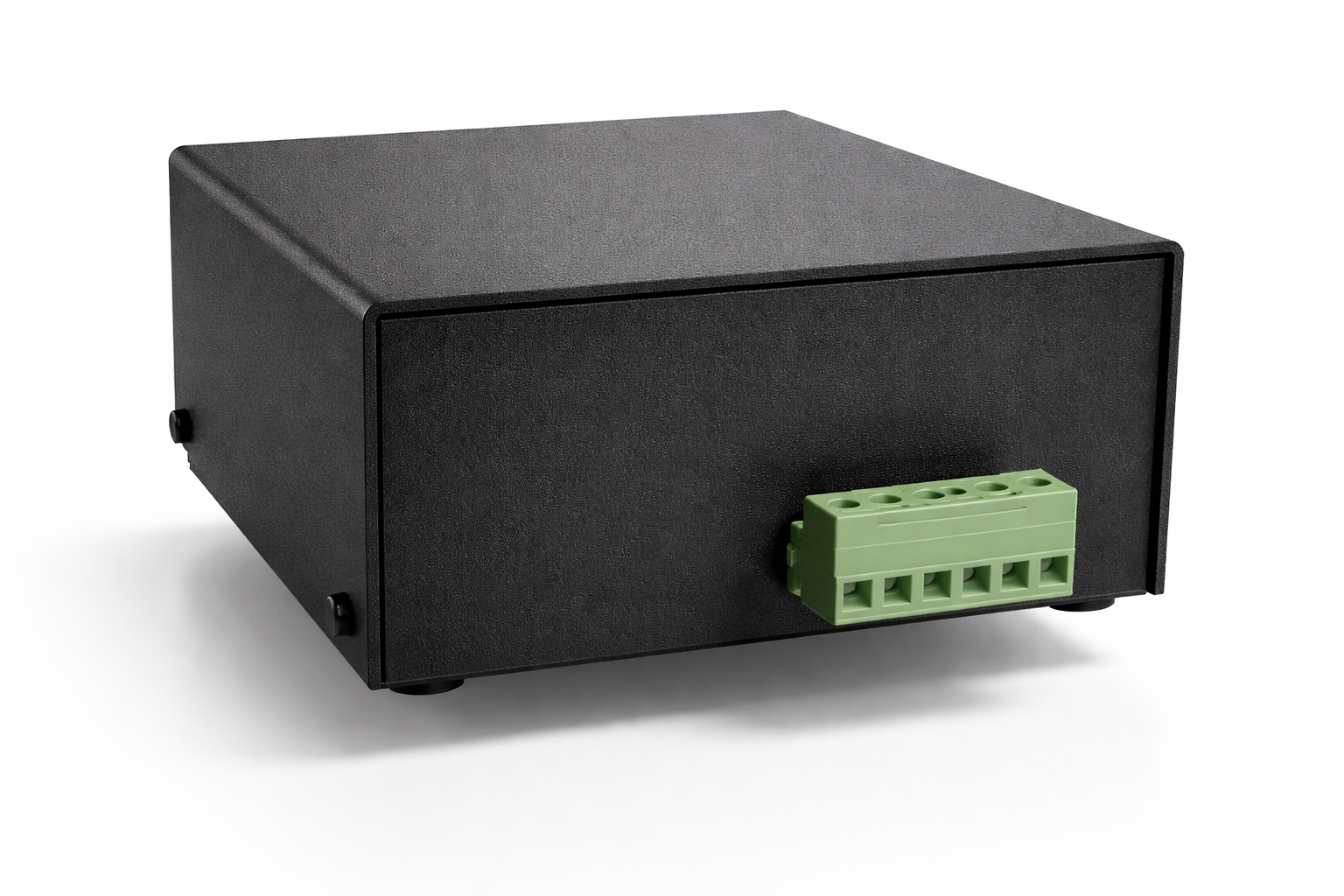

Sterownik REMOTE.

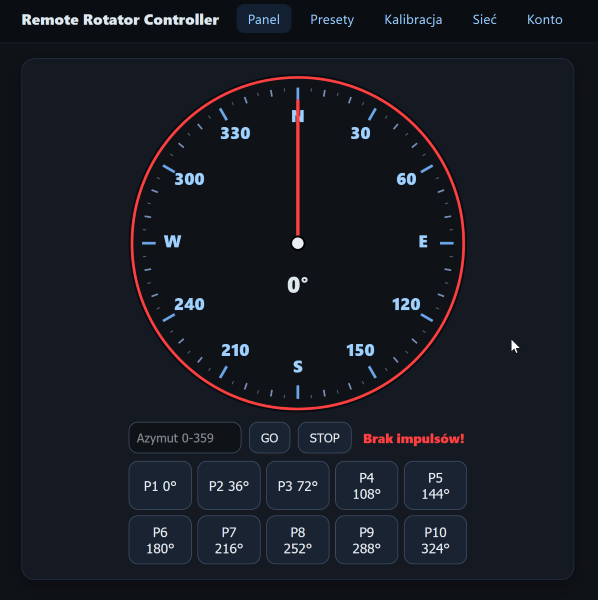

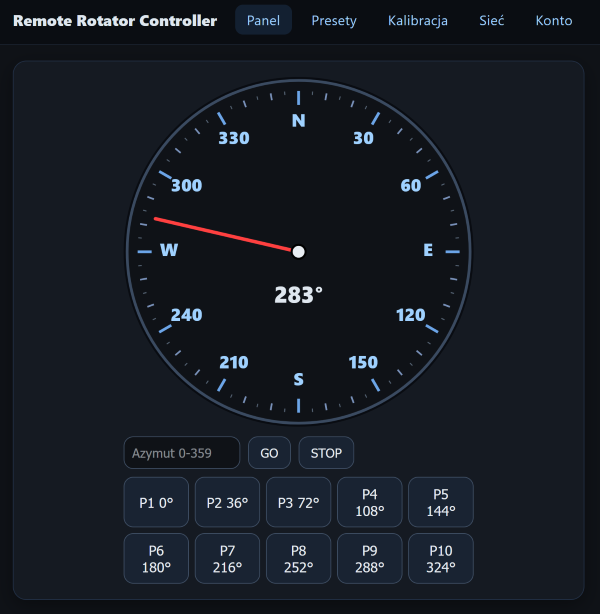

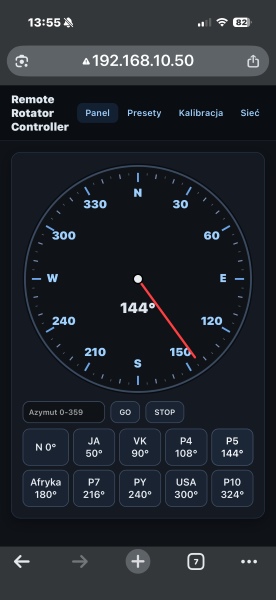

Również można użyć sterownika Remote i zarządzać rotorem z przeglądarki komputera lub smartfona. Sterownik jest w pełni elektroniczny, sterowanie silnikiem odbywa się za pomocą tranzystorów. Funkcja miękkiego startu oraz wolnego wyhamowania rotora, nie przeciąża elementów mechanicznych.
Zastosowanie

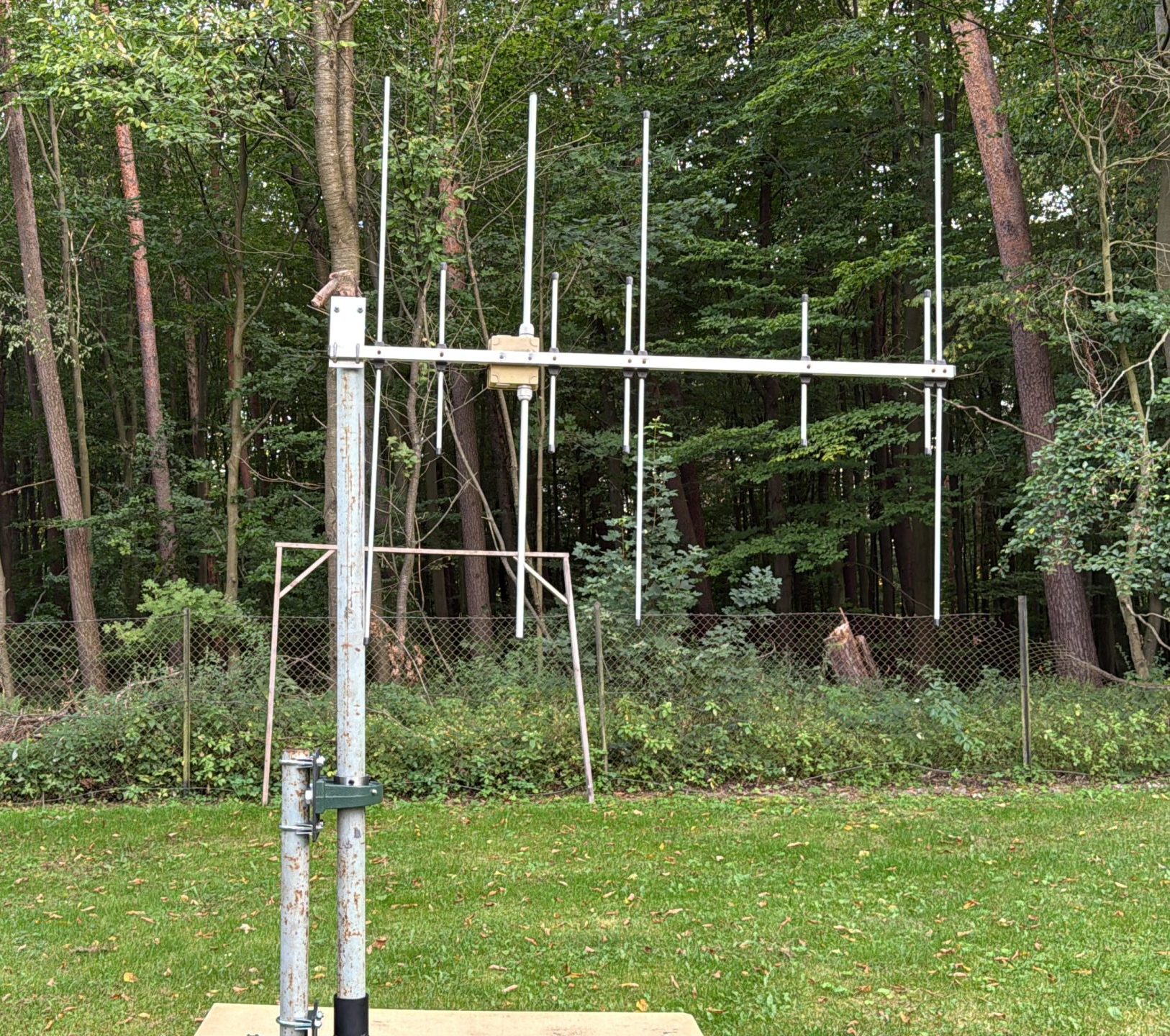

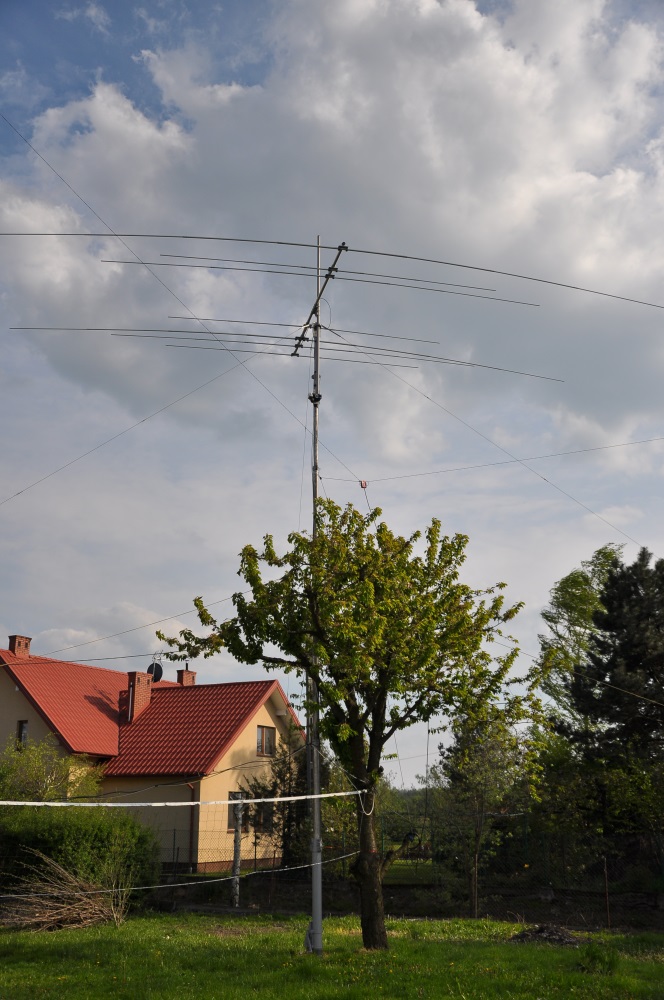

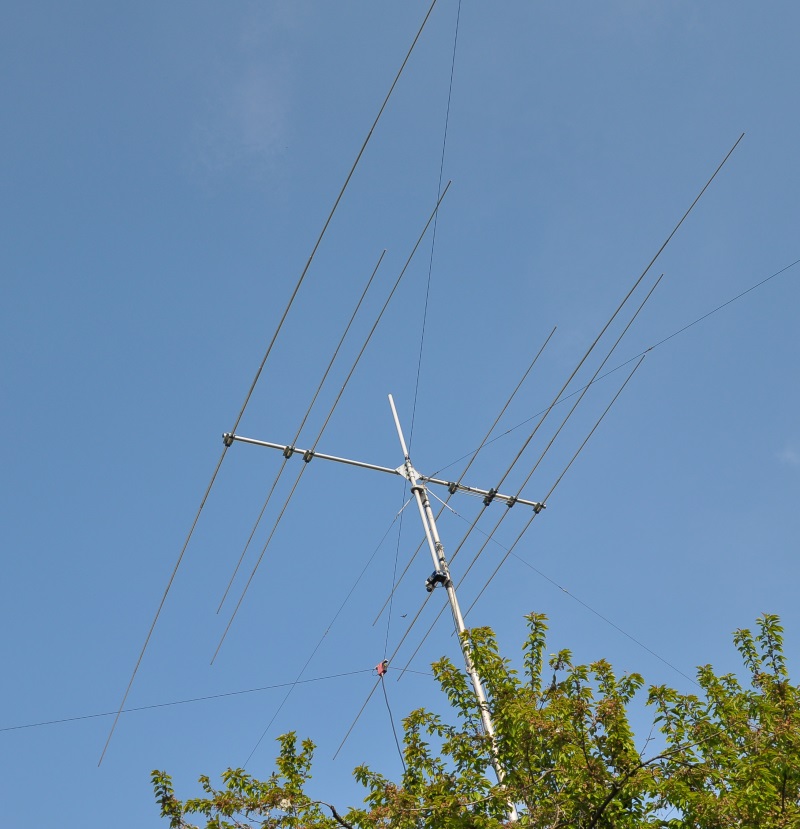

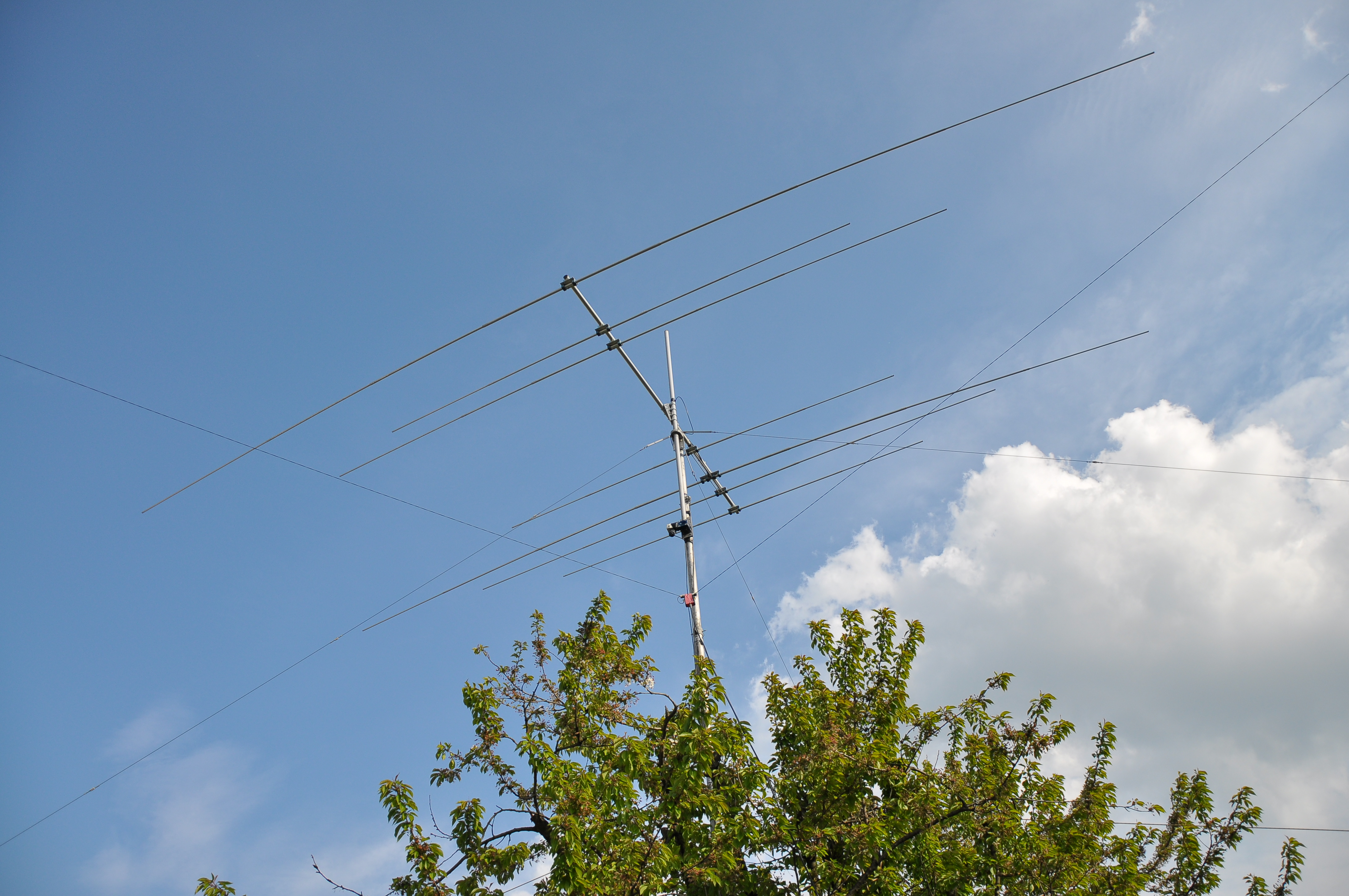

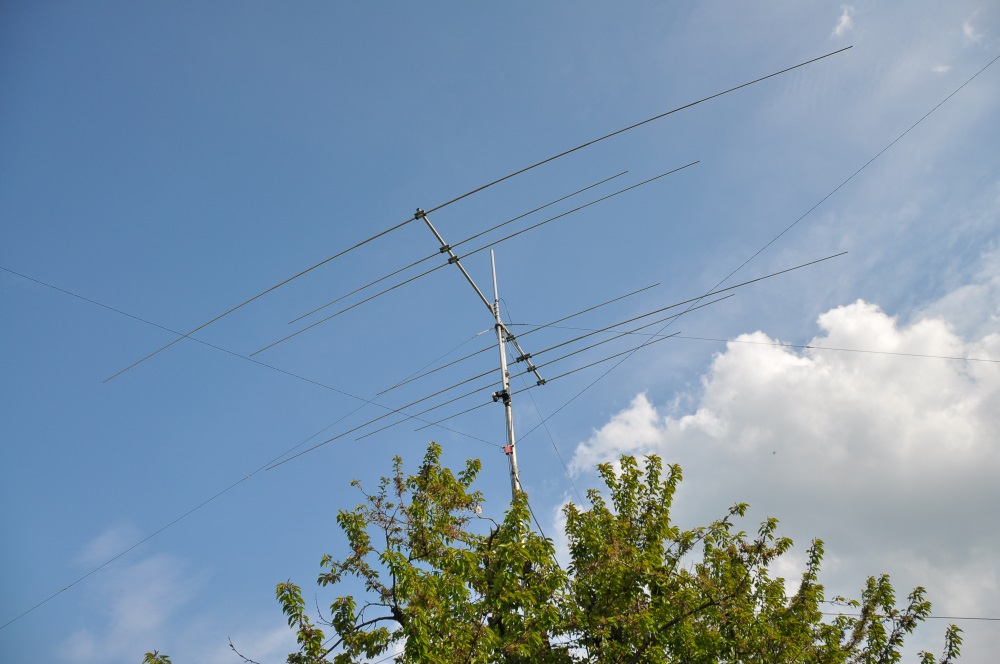

Taki rotor świetnie sprawdza się z wszelkimi antenami kierunkowymi. Szybkie i precyzyjne zmiany kierunku anteny wpływa na odbiór stacji. To niedrogie, a jednocześnie niezawodne rozwiązanie, które można łatwo dostosować do własnych potrzeb.
VY 73! Krzysztof SQ8ERS
